5-Achsen Fräsen

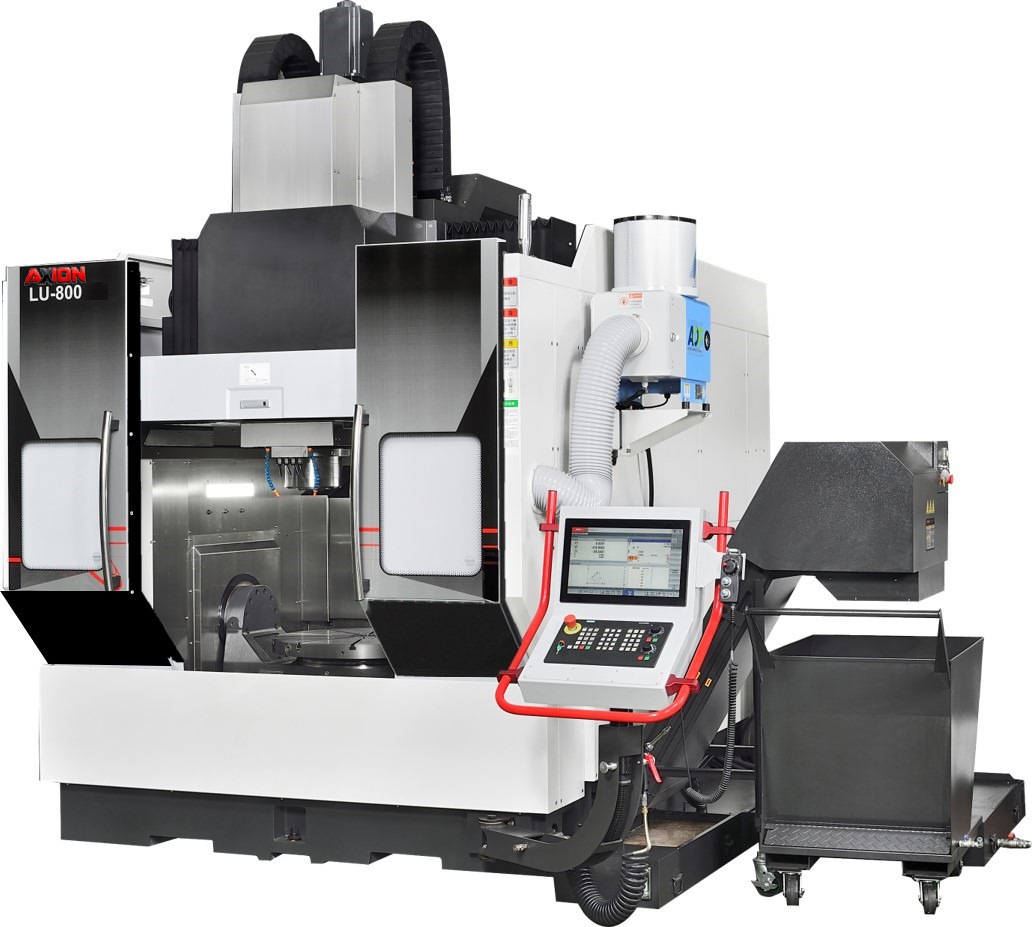

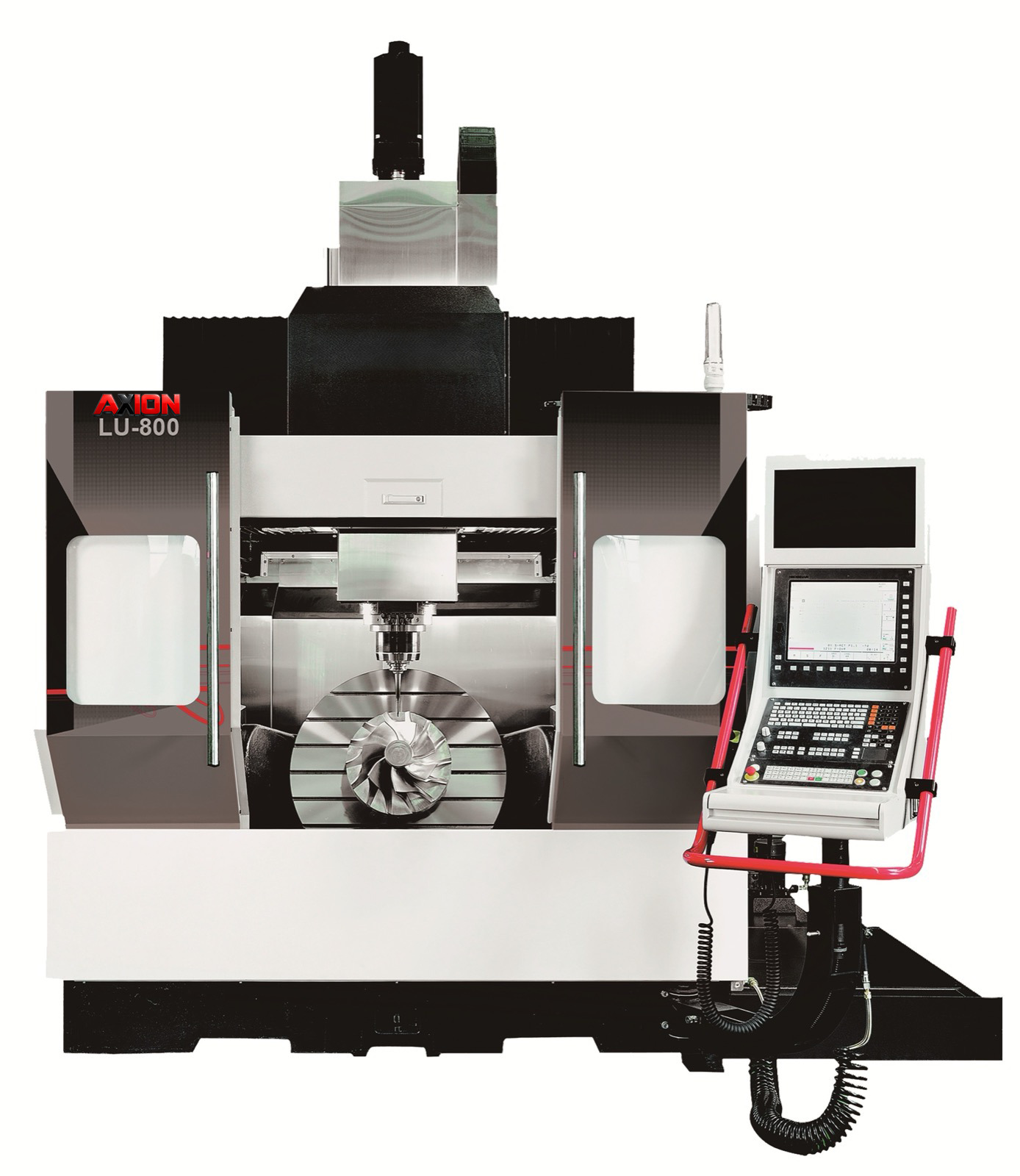

AXION LU-800
5-Achsen Bearbeitungszentrum in Kran-Bauweise mit U-förmigem Grundbett und beidseitig gelagertem A/C-Achsen-Drehtisch.
Die Axion LU-800 ist eine flexible 5-Achsmaschine in Gantry-Bauweise, ideal für die Bearbeitung komplexer Teile in einer Aufspannung.
Ob nur 5-Seitenbearbeitung oder komplexe Geometrien mit 5-Achs-Interpolation — mit der Axion LU-800 sind Sie stets bestens gerüstet. Die Maschine bietet 5-Achs-Simultanbearbeitung oder 5-Seitenbearbeitung mittels integrierter hydraulischer Achsbremsen.
Steuerungen: Heidenhain iTNC 640 und Siemens 840D.
Standardzubehör
- Heidenhain Softwareoptionen 1 + 2
- Rollen-Linearführungen in allen Achsen
- M 30 Power Off – automatisches Maschinenausschalten
- Digitale Achsantriebe
- Digitaler Spindelantrieb
- Kratzbandspäneförderer, Abwurfhöhe 800 mm
- Spänewagen
- Externe Kühlmittelzuführung
- Spülpistole für den Arbeitsraum
- Luftpistole
- Spindelausblassystem
- Vollschutzverkleidung (ohne Kabinendach)
- Karosserie mit großer Doppeltür, Fenster vorn und rechts
- Datenschnittstellen: USB 1.1 + Fast Ethernet
- Aufstellelemente und Justierschrauben, Arbeitsraumbeleuchtung
- Betriebsanleitung und Stromlaufplan
- Programmieranleitung (CD-ROM)
- Bedienerwerkzeuge
Verfahrwege
| Parameter | Wert |
|---|---|
| Verfahrweg X-Achse | 800 mm |
| Verfahrweg Y-Achse | 900 + 330 mm |
| Verfahrweg Z-Achse | 620 mm |
| Abstand Spindelnase – Tisch | 100 – 720 mm |
| Durchmesser der Tischaufspannfläche | Ø 800 mm |
| Max. Tischbelastung | 1,000 kg |
| Aufspannuten | 7 × 14 H8 × 100 mm |
| Zentrierbohrung | Ø 50 H7 × 15 mm |
| Max. Werkstückgröße | Ø 900 mm |
Genauigkeit
| Parameter | Wert |
|---|---|
| Positioniergenauigkeit | ± 0.005 / 300 mm |
| Wiederholgenauigkeit | 0.005 mm |
| Auflösung der Achsen | 0.001 mm |
| Wegmess-System Linearachsen | Heidenhain rotary encoder |
| Wegmess-System Rotationsachsen | Heidenhain direct encoder |
Spindel
| Parameter | Wert |
|---|---|
| Hauptantrieb AC | Direct drive motor |
| Antriebsleistung (100% / 25% ED) | 20.0 / 37.0 kW |
| Drehzahlbereich | 20 – 12,000 rpm |
| Maximales Drehmoment | 236 Nm |
| Spindelkonus | SK 40 DIN 69871 |
Werkzeugwechsler
| Parameter | Wert |
|---|---|
| Ausführung | Double gripper |
| Anzahl der Werkzeuge | 32 |
| Werkzeugdurchmesser | max. 75 mm |
| Werkzeugdurchmesser (Nebenplatz frei) | max. 125 mm |
| Werkzeuglänge | max. 300 mm |
| Werkzeuggewicht | max. 7 kg |
Verfahrgeschwindigkeit
| Parameter | Wert |
|---|---|
| Eilgang (X, Y, Z) | 48 m/min |
| Drehzahl max. B-Achse | 75 rpm |
| Drehzahl max. C-Achse | 100 rpm |
| Beschleunigung (X, Y, Z) | 6.5 m/s² |
Maschinendaten
| Parameter | Wert |
|---|---|
| Betriebsdruck | 6 bar |

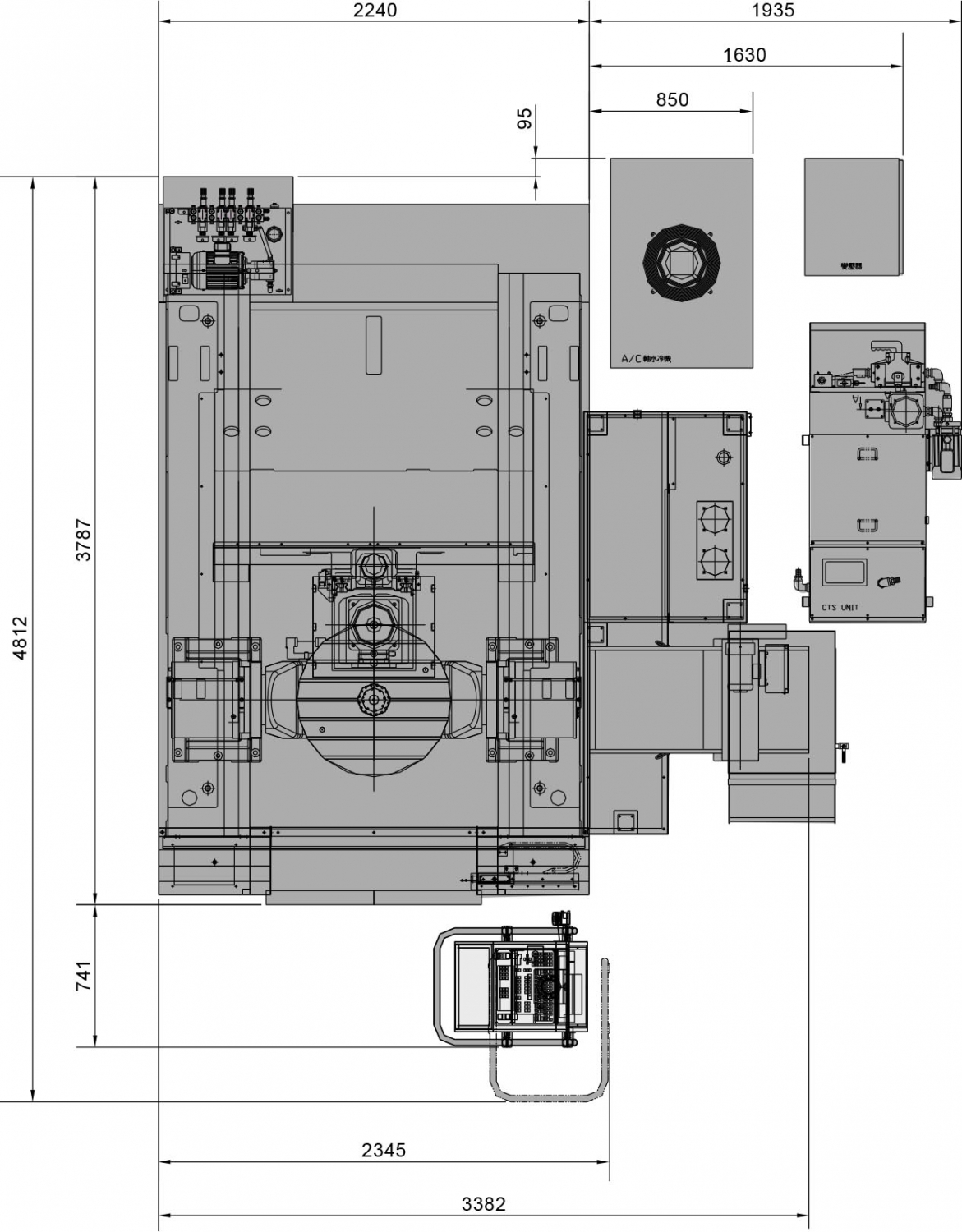

| Breite (mit Kratzbandspäneförderer) | 3,382 mm |
| Tiefe (ohne Bedienpult) | 3,787 mm |

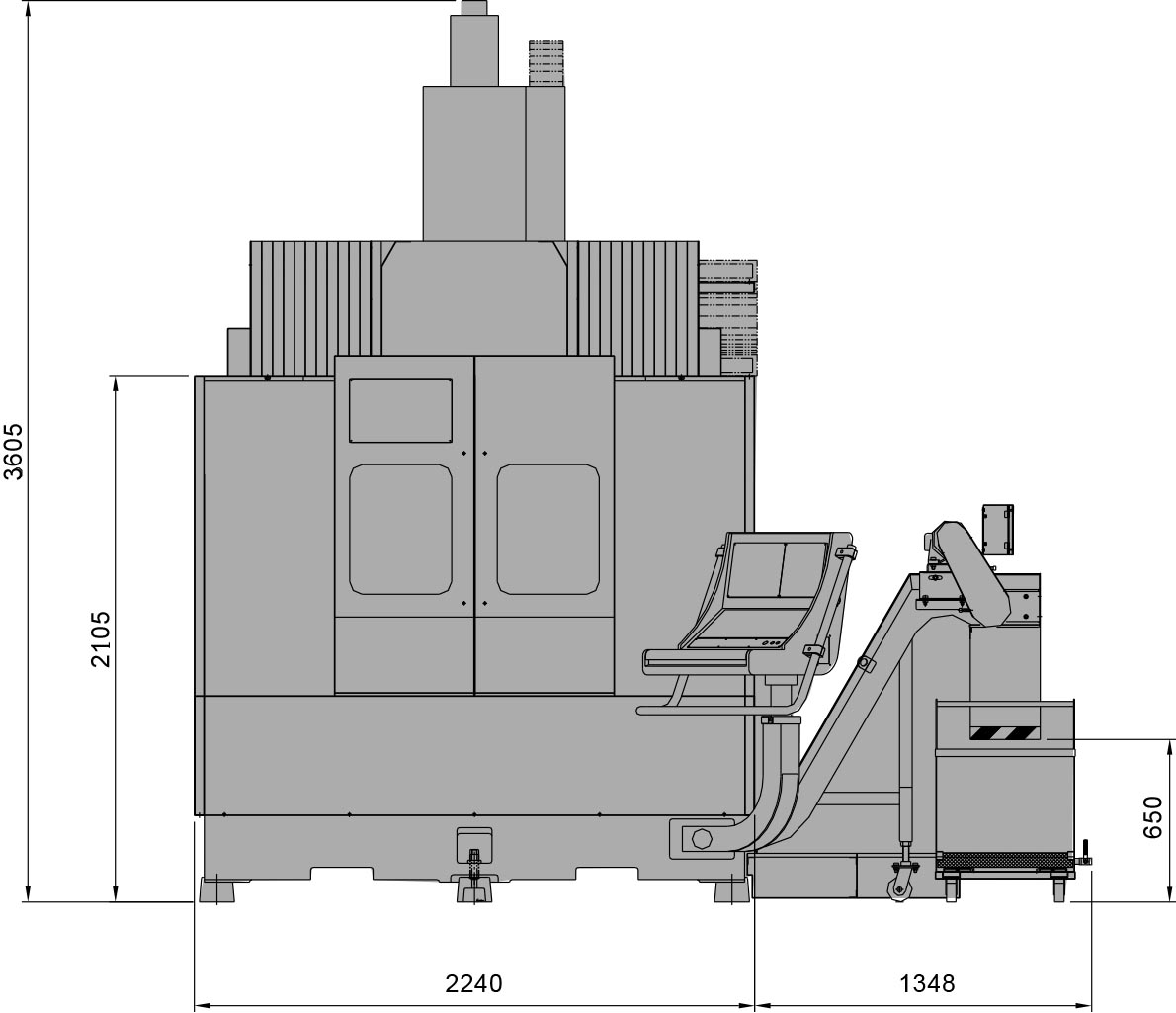

| Höhe | 3,605 mm |
| Gewicht | 19,000 kg |
