5-Achsen Fräsen

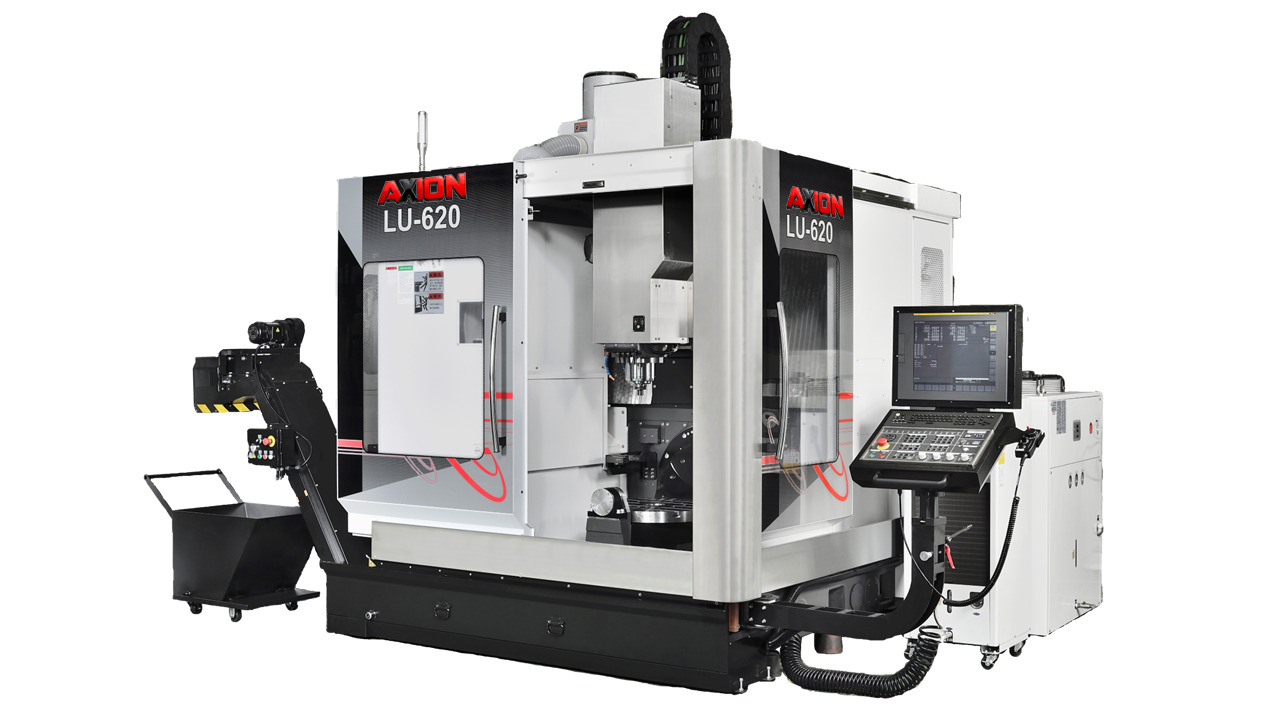

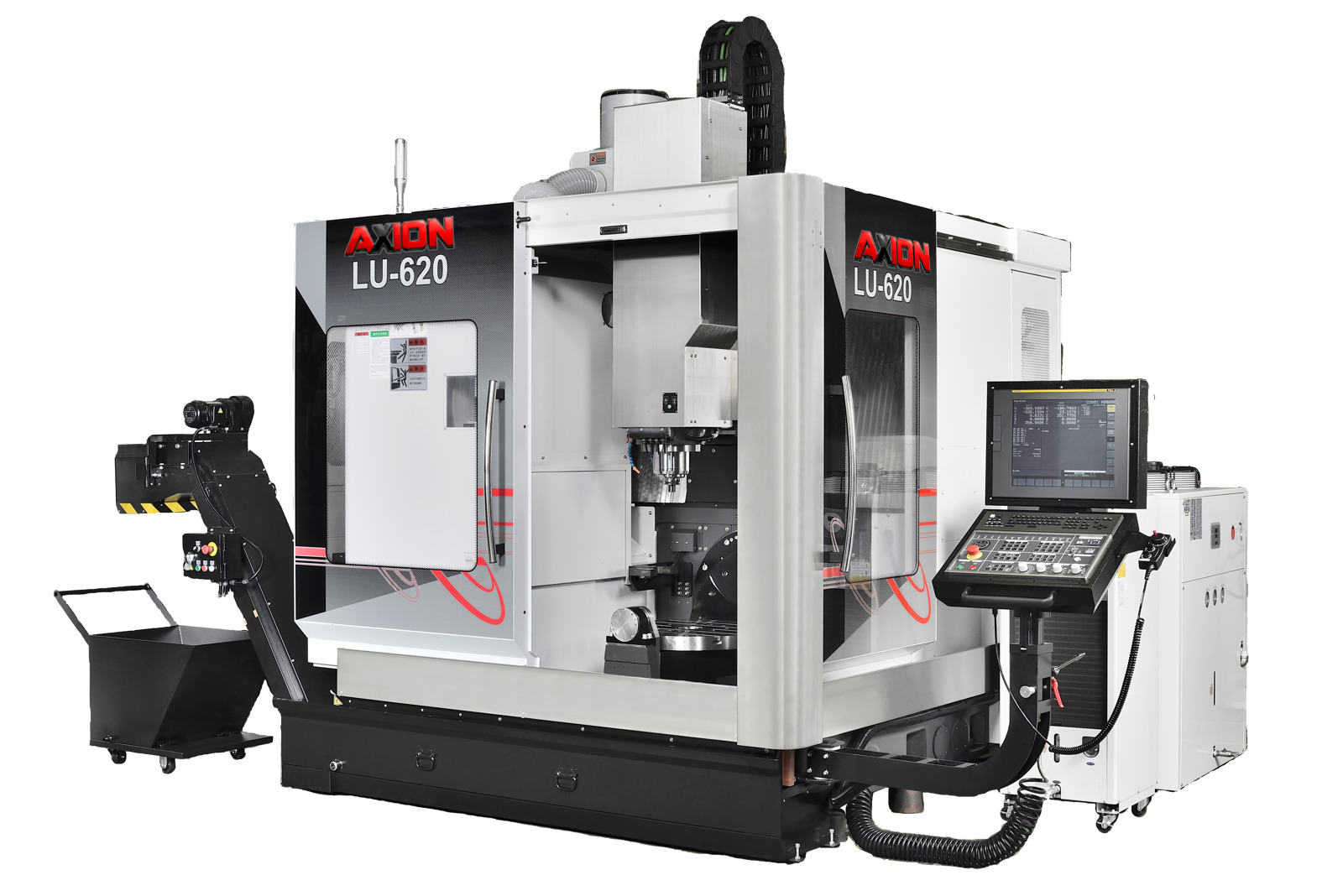

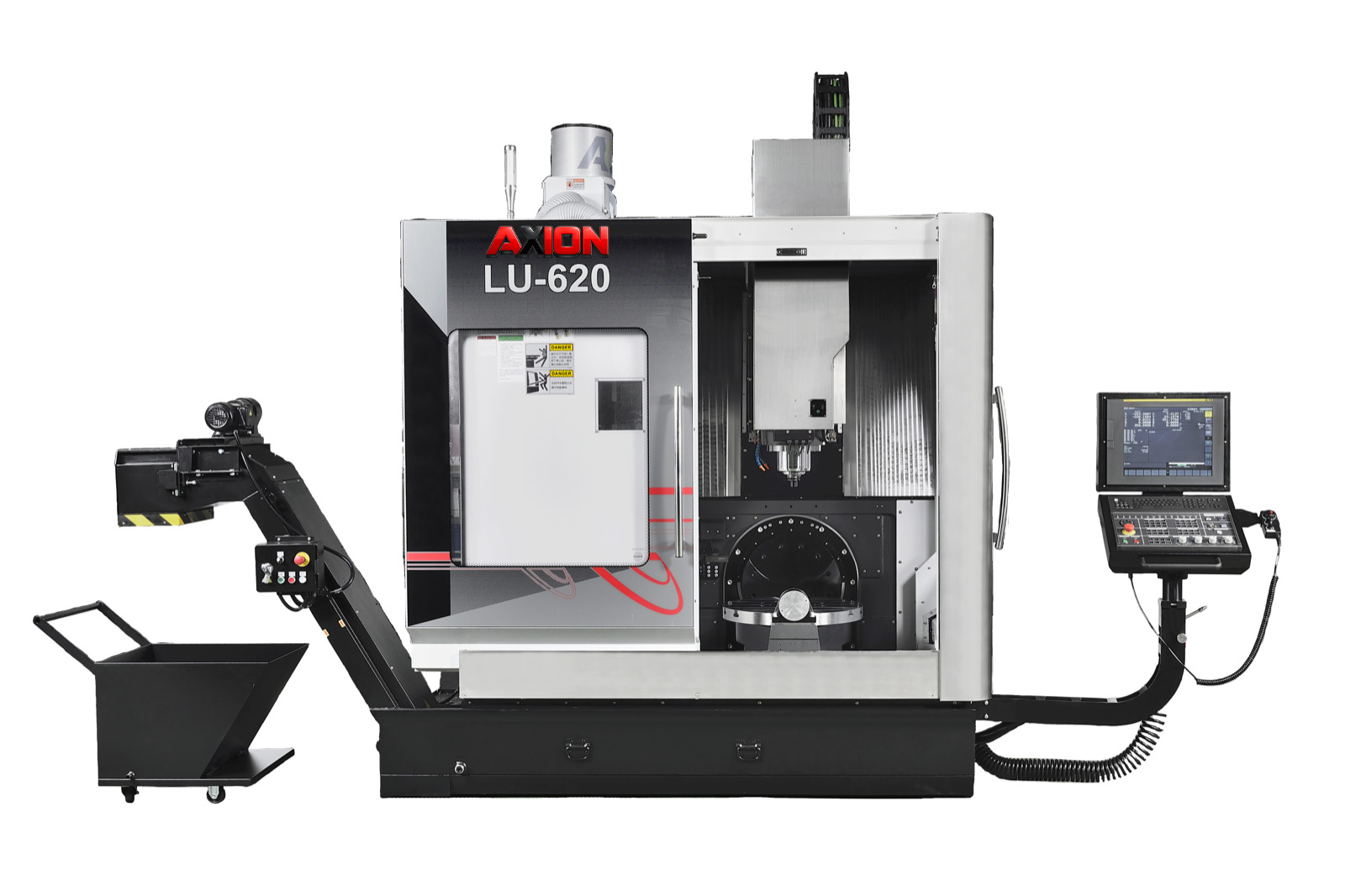

AXION LU-620
5-Achsen vertikales Bearbeitungszentrum der AXION LU-Serie – hohe Präzision und Produktivität für anspruchsvolle Werkstücke.
Unsere Axion LU-620 ist eine flexible 5-Achsmaschine, die sich bestens eignet, um komplexe Teile in einer Aufspannung zu fertigen.
Die Maschine ermöglicht sowohl 5-Achsen-Simultanbearbeitung als auch 5-Seitenbearbeitung mit integrierten hydraulischen Achsbremsen (bis 4.410 Nm). Der Arbeitstisch hat eine Planscheibe mit 500 mm Durchmesser und kann Werkstücke bis 300 kg verarbeiten. Die Schwenkachse erlaubt Bewegungen von +50° bis −110°.
Verfügbare Steuerungen: Heidenhain iTNC 640/7 und Siemens 840D/ONE mit schnellster 5-Achs-Simultanfräs-Berechnung.
Standardzubehör
- Heidenhain Softwareoptionen 1 + 2
- Rollen-Linearführungen in allen Achsen
- M 30 Power Off – automatisches Maschinenausschalten
- Digitale Achsantriebe
- Digitaler Spindelantrieb
- Kratzbandspäneförderer, Abwurfhöhe 800 mm
- Spänewagen
- Externe Kühlmittelzuführung
- Spülpistole für den Arbeitsraum
- Luftpistole
- Spindelausblassystem
- Vollschutzverkleidung (ohne Kabinendach)
- Karosserie mit großer Doppeltür, Fenster vorn und rechts
- Datenschnittstellen: USB 1.1 + Fast Ethernet
- Aufstellelemente und Justierschrauben, Arbeitsraumbeleuchtung
- Betriebsanleitung und Stromlaufplan
- Programmieranleitung (CD-ROM)
- Bedienerwerkzeuge
Verfahrwege
| Parameter | Wert |
|---|---|
| Verfahrweg X-Achse | 620 mm |
| Verfahrweg Y-Achse | 520 mm |
| Verfahrweg Z-Achse | 460 mm |
| Abstand Spindelnase – Tisch | 150 – 610 mm |
| Durchmesser der Tischaufspannfläche | Ø 500 mm |
| Max. Tischbelastung | 300 kg |
| Aufspannuten (Anzahl × Breite × Teilung) | 5 × 18 H7 × 100 mm |
| Zentrierbohrung | Ø 50 H7 × 30 mm |
| Max. Werkstückgröße | Ø 520 × 330 mm |
Maschinengenauigkeit (VDI / DGQ 3441)
| Parameter | Wert |
|---|---|
| Positioniergenauigkeit | ± 0.005 / 300 mm |
| Wiederholgenauigkeit | 0.005 mm |
| Auflösung der Achsen | 0.001 mm |
| Wegmess-System Linearachsen | Heidenhain rotary encoder |
| Wegmess-System Rotationsachsen | Heidenhain direct encoder |
Hauptspindel I – 12.000 U/min
| Parameter | Wert |
|---|---|
| Hauptantrieb AC | Direct drive motor |
| Antriebsleistung (100% / 25% ED) | 10.0 / 17.0 kW |
| Drehzahlbereich | 20 – 12,000 rpm; option: 20 – 15,000 rpm |
| Maximales Drehmoment (25% ED) | 34 kW / 180 Nm |
| Spindelkonus | SK 40 DIN 69871; option: BT 40, HSK 63-A |
Werkzeugwechsler
| Parameter | Wert |
|---|---|
| Ausführung | Double gripper |
| Anzahl der Werkzeuge | 32 / 48 / 60 / 125 |
| Werkzeugdurchmesser | max. 76 mm |
| Werkzeugdurchmesser (Nebenplatz frei) | max. 127 mm |
| Werkzeuglänge | max. 250 mm |
| Werkzeuggewicht | max. 7 kg |
Achsantriebe
| Parameter | Wert |
|---|---|
| Achsen X, Y, Z | Heidenhain AC motors |
| Achsen B, C | Heidenhain AC motors |
| Eilgang in Achsen X, Y, Z | 36 m/min |
| Drehzahl max. B-Achse | 25 rpm |
| Drehzahl max. C-Achse | 25 rpm |
| Beschleunigung X, Y, Z | 6.5 m/s² |
Kühlmittelanlage I – Extern (Standard)
| Parameter | Wert |
|---|---|
| Externe Werkzeugkühlung | via external nozzles coolant tank |
| Kühlmittelbehälter | 240 l |
| Betriebsdruck, extern | 0.9 bar |
Kühlmittelanlage II – CTS (Option)
| Parameter | Wert |
|---|---|
| Interne Werkzeugkühlung | DIN 69871 Form A |
| Kühlmittelbehälter | 240 l |
| Innendruck – Option I | 18.0 bar |
| Innendruck – Option II | 42.0 bar |

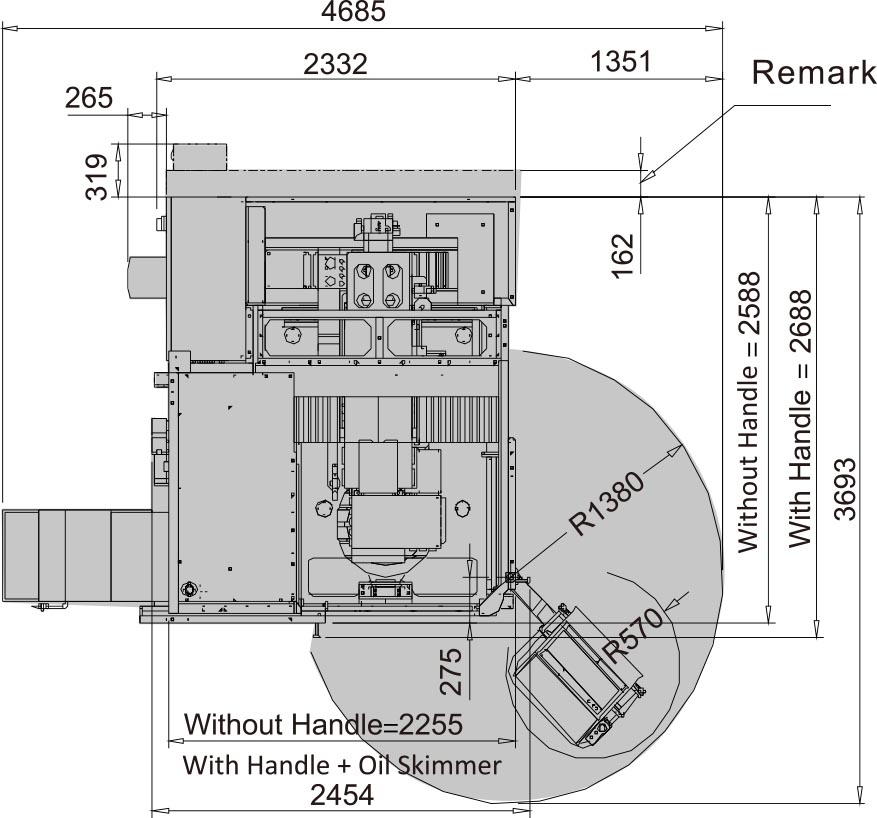

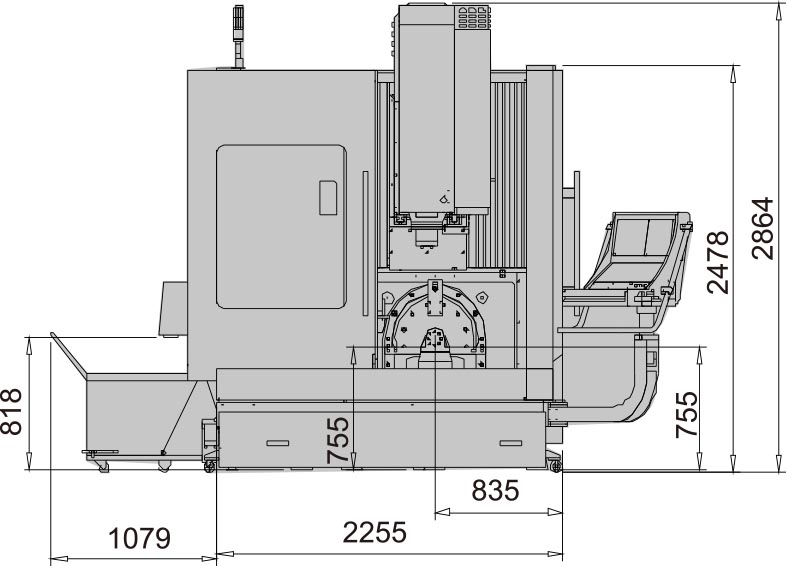

Maschinendaten
| Parameter | Wert |
|---|---|
| Betriebsdruck | 6 bar |
| Breite (mit Kratzbandspäneförderer) | 3,334 mm |
| Länge (ohne Kratzbandspäneförderer) | 2,454 mm |
| Breite | 2,688 mm |
| Höhe | 2,864 mm |
| Bedienpult Schwenkradius | 1,380 mm |
| Transportmaße L × B × H | 4,685 × 2,588 × 2,864 mm |
| Gewicht | 8,500 kg |
| Gesamtanschlusswert | 25 kVA |
