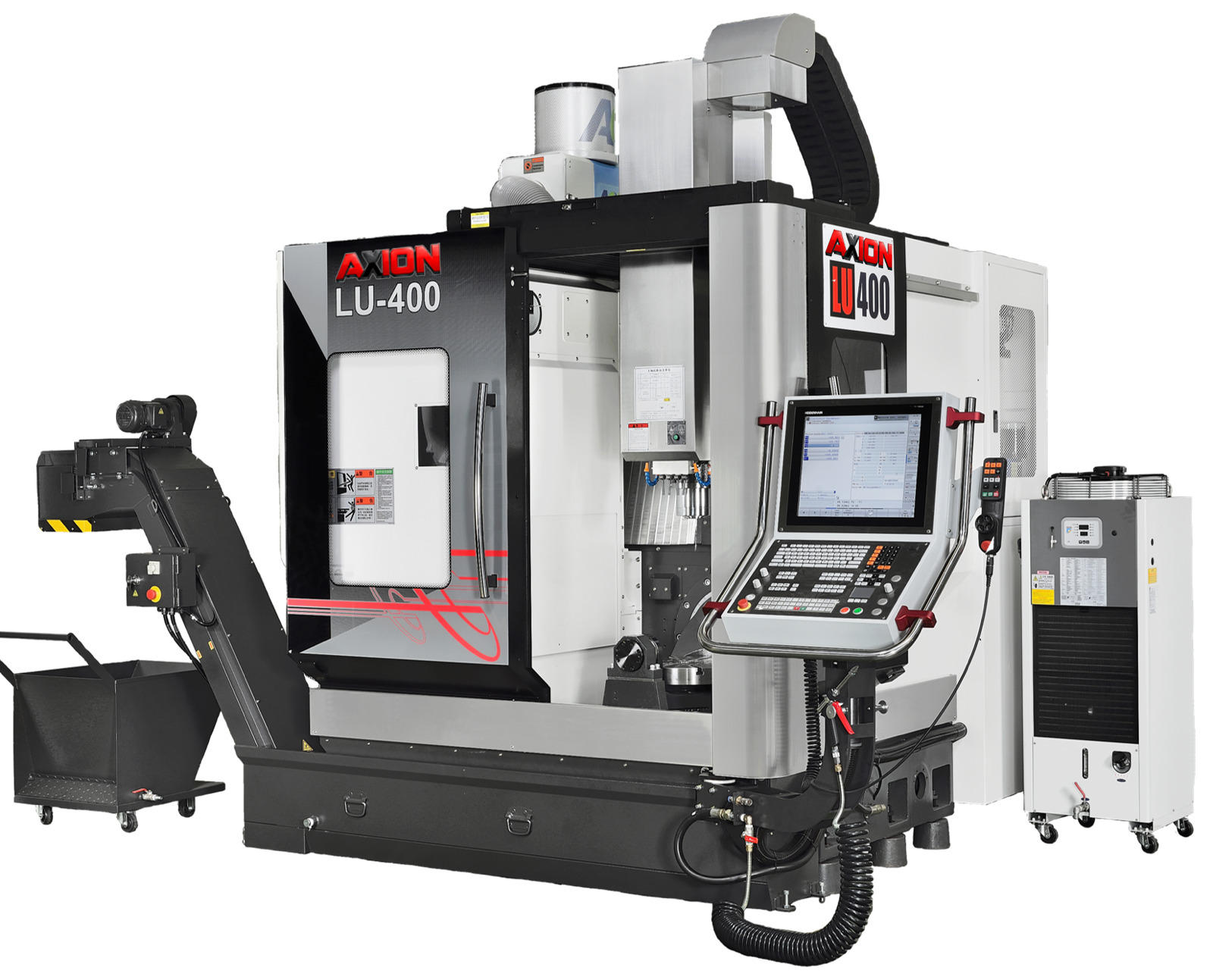

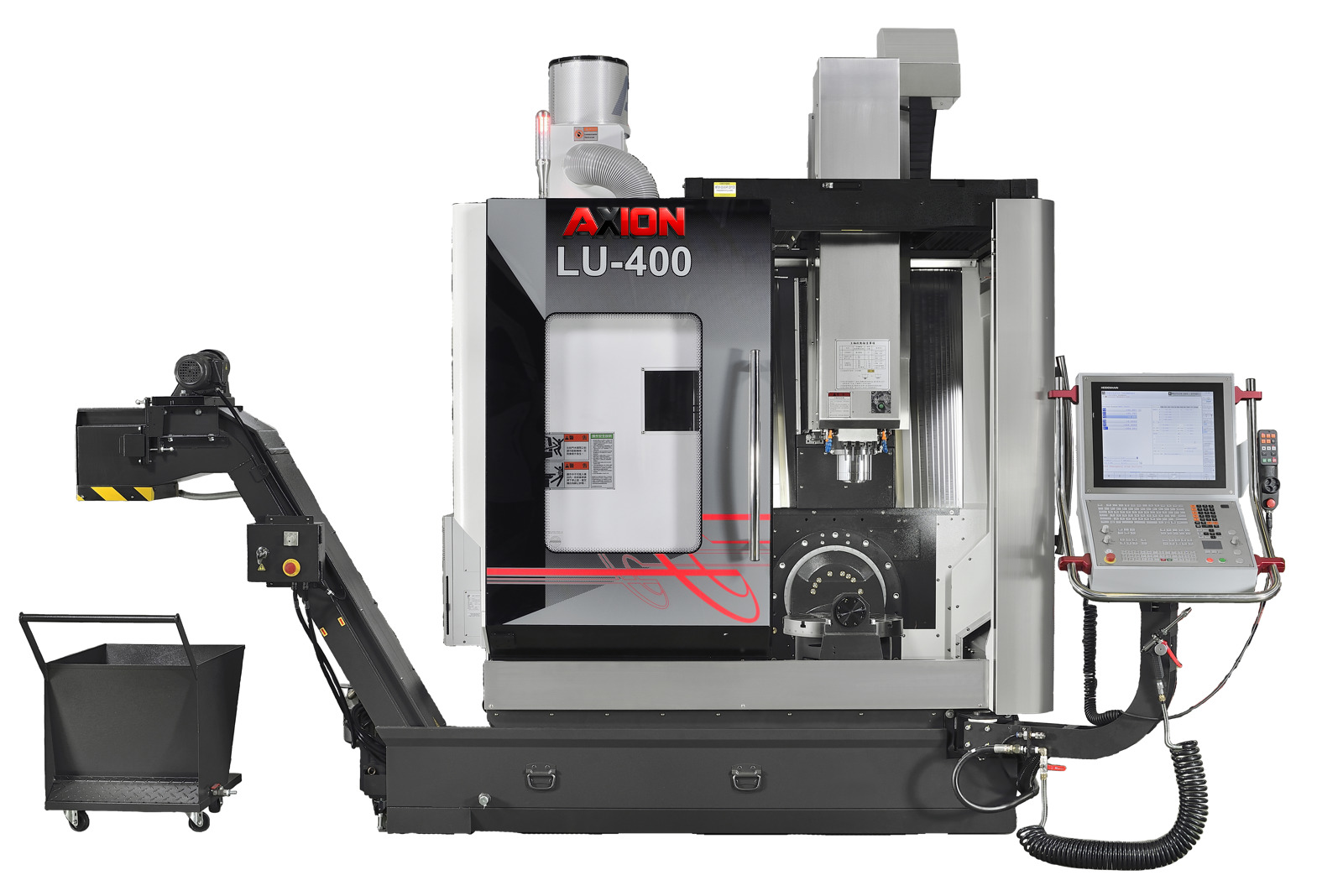

AXION LU-400
5-Achsen vertikales Bearbeitungszentrum der AXION LU-Serie – integrierte 5-Achsen-Bearbeitung mit direkt angetriebener Spindel und A/C-Achsen-Drehtisch.
Unsere Axion LU-400 ist eine flexible 5-Achsmaschine, die sich bestens eignet, um komplexe Teile in einer Aufspannung zu fertigen.
Egal ob es sich nur um eine 5-Seitenbearbeitung handelt oder um komplexe Geometrien, die eine 5-Achseninterpolation erfordern — mit der Axion LU-400 sind Sie für alle aktuellen Anforderungen in der Zerspanung immer bestens gerüstet.
Die Maschinenkonzeption ermöglicht eine 5-Achs-Simultanbearbeitung der Werkstücke oder eine 5-Seitenbearbeitung mit Einsatz der integrierten hydraulischen Achsbremsen.
Unsere Steuerungen sind Heidenhain iTNC 640 und Siemens 840D, mit schnellster Berechnung für 5-Achs-Simultanfräsen.
Technische Daten im Überblick
- Durchmesser der Tischaufspannfläche: 450 mm
- Verfahrweg X-Achse: 400 mm
- Verfahrweg Y-Achse: 350 mm
- Verfahrweg Z-Achse: 350 mm
- Hauptspindel mit bis zu 12.000 U/min
Standardzubehör
- Heidenhain Softwareoptionen 1 + 2
- Rollen-Linearführungen in allen Achsen
- M 30 Power Off – automatisches Maschinenausschalten
- Digitale Achsantriebe
- Digitaler Spindelantrieb
- Kratzbandspäneförderer, Abwurfhöhe 800 mm
- Spänewagen
- Externe Kühlmittelzuführung
- Spülpistole für den Arbeitsraum
- Luftpistole
- Spindelausblassystem
- Vollschutzverkleidung (ohne Kabinendach)
- Karosserie mit großer Doppeltür, Fenster vorn und rechts
- Datenschnittstellen: USB 1.1 + Fast Ethernet
- Aufstellelemente und Justierschrauben, Arbeitsraumbeleuchtung
- Betriebsanleitung und Stromlaufplan
- Programmieranleitung (CD-ROM)
- Bedienerwerkzeuge
Verfahrwege
| Parameter | Wert |
|---|---|
| Verfahrweg X-Achse | 400 mm |
| Verfahrweg Y-Achse | 350 mm |
| Verfahrweg Z-Achse | 350 mm |
| Abstand Spindelnase – Tisch | 150 – 500 mm |
| Durchmesser der Tischaufspannfläche | Ø 450 mm |
| Max. Tischbelastung | 150 kg |
| Aufspannuten (Anzahl × Breite × Teilung) | 8 × 14 H7 (radial) |
| Zentrierbohrung | Ø 55 H7 × 12.5 mm |
| Max. Werkstückgröße | Ø 430 × 270 mm |
Genauigkeit
| Parameter | Wert |
|---|---|
| Positioniergenauigkeit | ± 0.005 / 300 mm |
| Wiederholgenauigkeit | 0.005 mm |
| Auflösung der Achsen | 0.001 mm |
| Wegmess-System Linearachsen | Heidenhain rotary encoder |
| Wegmess-System Rotationsachsen | Heidenhain direct encoder |
Spindel
| Parameter | Wert |
|---|---|
| Hauptantrieb AC | Direct drive motor |
| Antriebsleistung (100% / 25% ED) | 10.0 / 17.0 kW |
| Drehmoment bei 1.500 U/min (100% / 25% ED) | 63.7 / 108.6 Nm |
| Spindelkonus | SK 40 DIN 69871 |
Werkzeugwechsler
| Parameter | Wert |
|---|---|
| Ausführung | Double gripper |
| Anzahl der Werkzeuge | 48 |
| Werkzeugdurchmesser | max. 75 mm |
| Werkzeugdurchmesser (Nebenplatz frei) | 127 mm |
| Werkzeuglänge | max. 250 mm |
| Werkzeuggewicht | max. 7 kg |
Verfahrgeschwindigkeit
| Parameter | Wert |
|---|---|
| Eilgang in Achsen X, Y, Z | 48 m/min |
| Drehzahl max. B-Achse | 25 rpm |
| Drehzahl max. C-Achse | 25 rpm |
| Beschleunigung X, Y, Z | 6.5 m/s² |

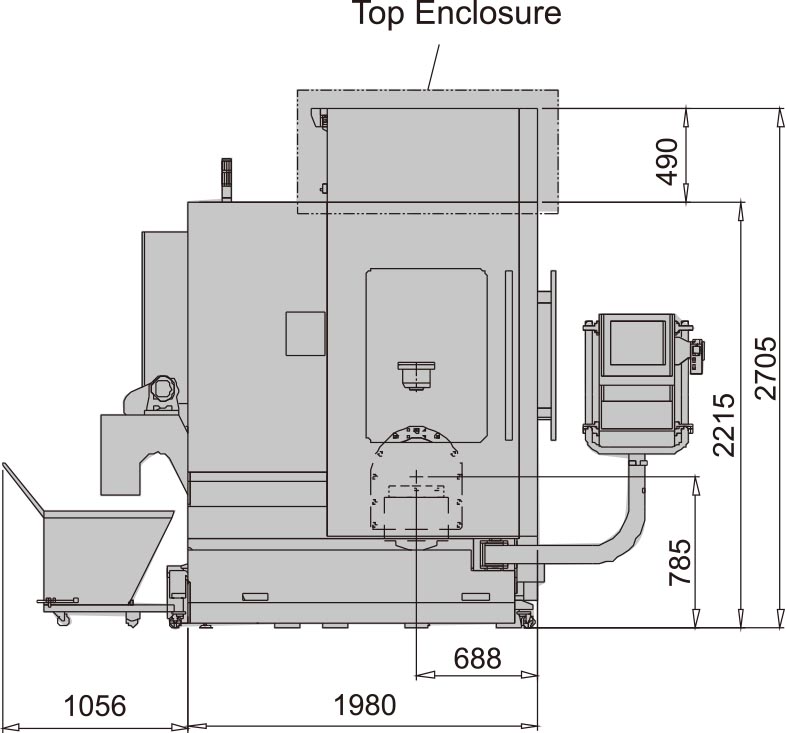

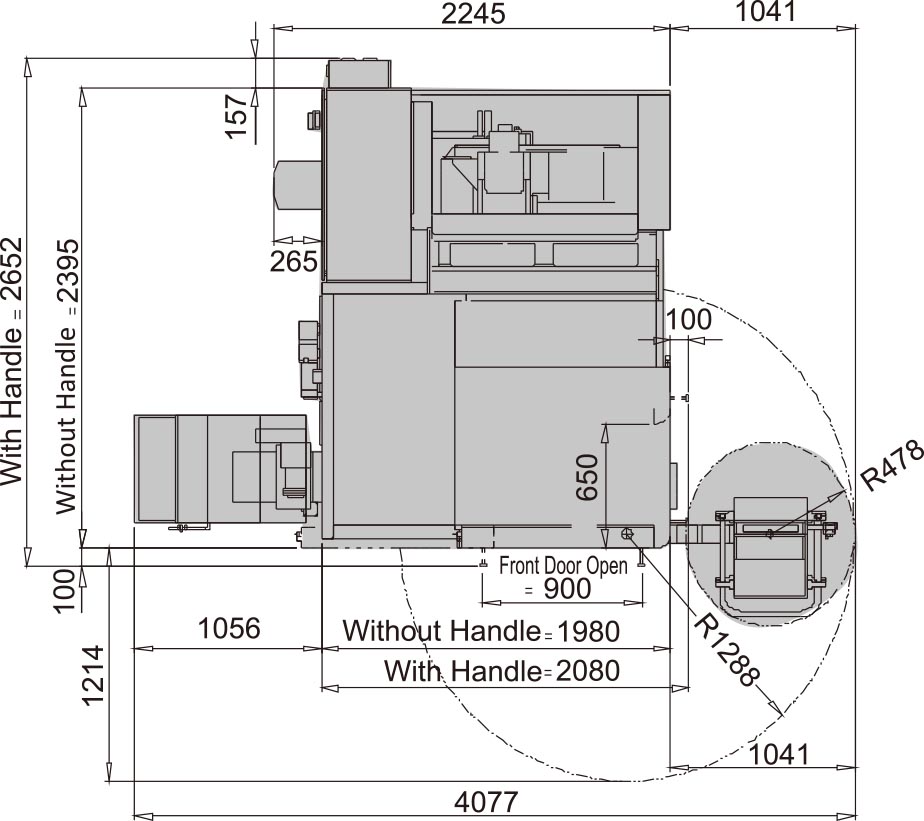

Maschinendaten
| Parameter | Wert |
|---|---|
| Betriebsdruck | 6 bar |
| Breite (mit Kratzbandspäneförderer) | 1,980 mm |
| Länge (ohne Kratzbandspäneförderer) | 3,136 mm |
| Breite | 2,652 mm |
| Höhe | 2,705 mm |
| Bedienpult Schwenkradius | 1,288 mm |
| Gewicht | 6,000 kg |
| Gesamtanschlusswert | 20 kVA |
