5-Achsen Fräsen

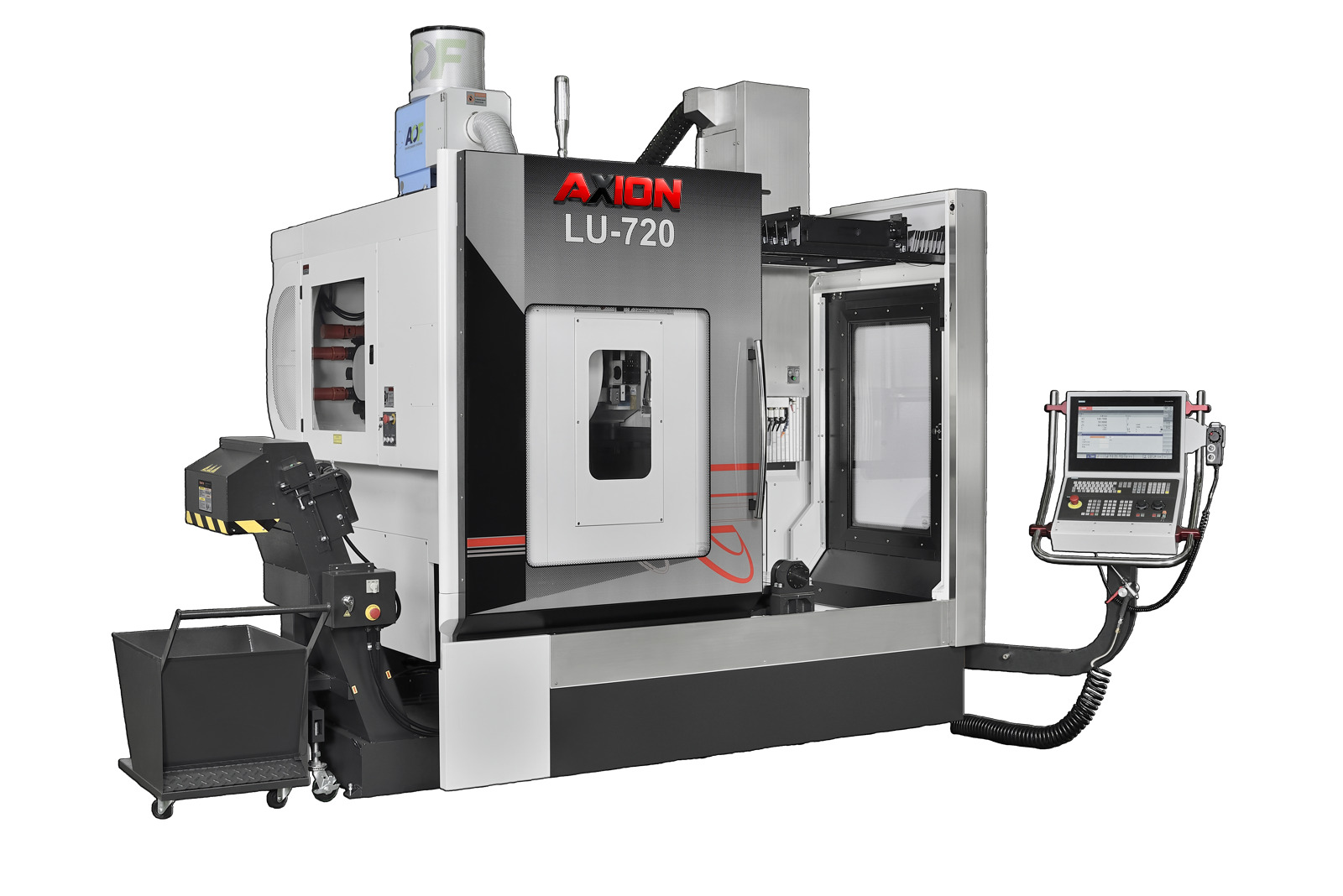

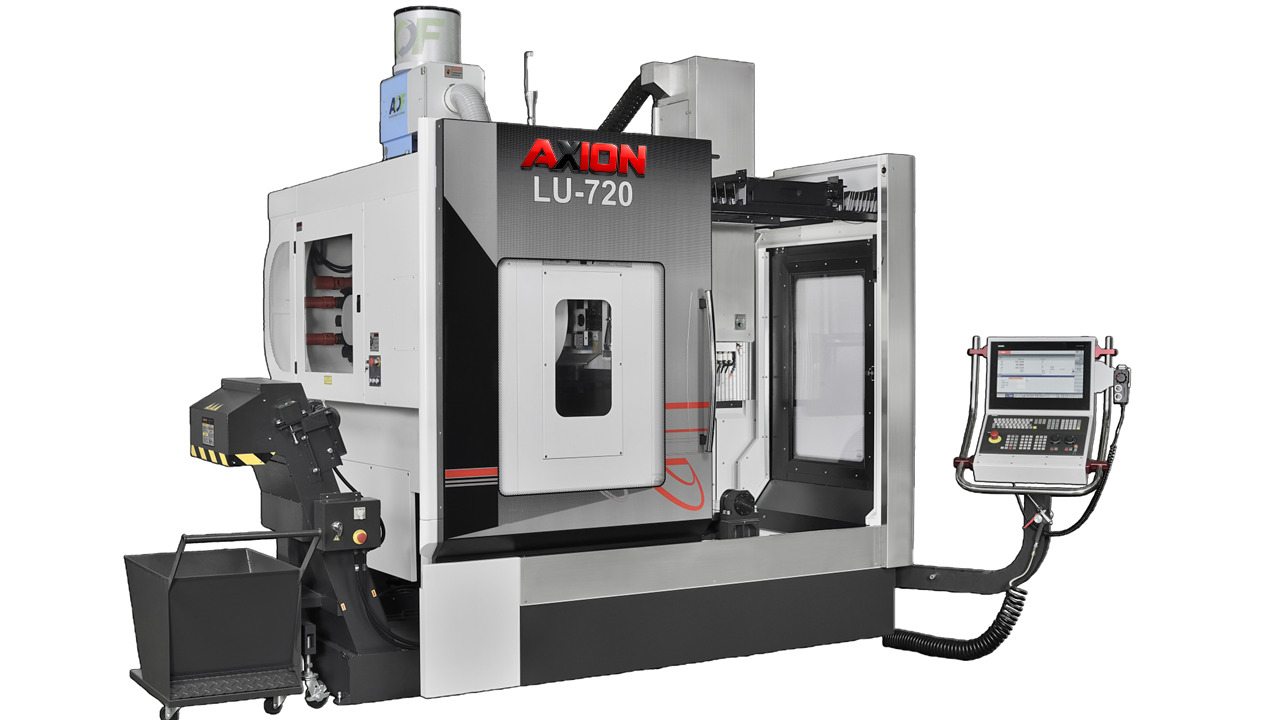

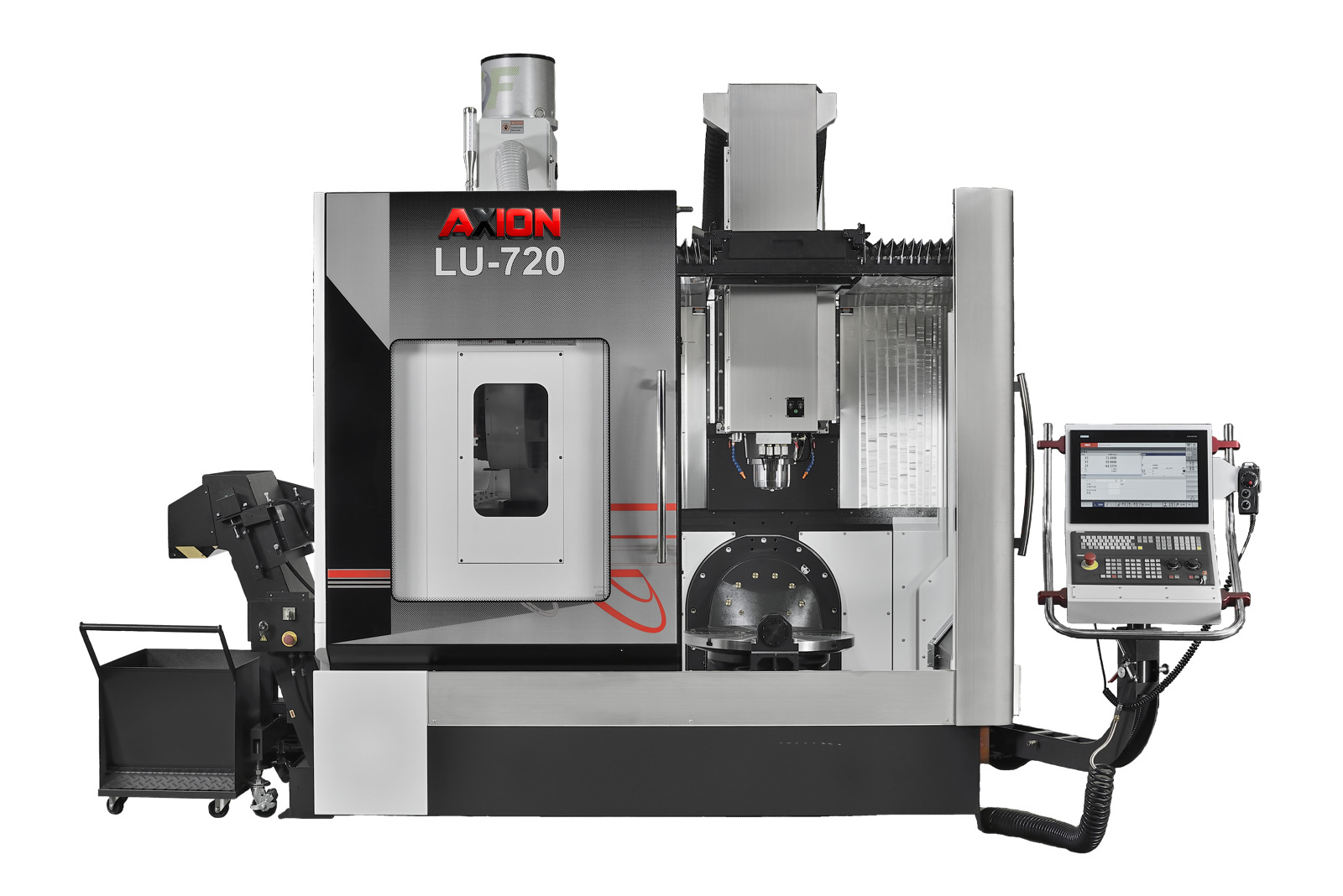

AXION LU-720
5-Achsen vertikales Bearbeitungszentrum der AXION LU-Serie – großzügiger Arbeitsraum bei kompakter Aufstellfläche.
Unsere Axion LU-720 ist unser neuestes Mitglied der 5-Achs-Familie. Damit schließen wir die Lücke zwischen der vielseitig flexiblen LU-620 und der schweren LU-800.
Das Hochleistungs-5-Achs-Bearbeitungszentrum Axion LU-720 überzeugt überall dort, wo Werkstücke mit hoher Präzision von mehreren Seiten bearbeitet werden müssen.
- Dreh-Schwenktisch beidseitig gelagert für hochpräzise Zerspanleistung
- 60 / 120 / 220-fach Werkzeugmagazine als Option
- Komplettumhausung des Arbeitsraumes
- Zugang über zwei Türen zum Bearbeitungsraum
- Niedrige Bauhöhe, geringe Bautiefe
- 5-Achs-Simultanfräsen
- Perfekt für Automation mit Robotern oder Palettenwechslern
Steuerungsoptionen: Heidenhain iTNC 640 und Siemens 840D.
Standardzubehör
- Heidenhain Softwareoptionen 1 + 2
- Rollen-Linearführungen in allen Achsen
- M 30 Power Off – automatisches Maschinenausschalten
- Digitale Achsantriebe
- Digitaler Spindelantrieb
- Kratzbandspäneförderer, Abwurfhöhe 800 mm
- Spänewagen
- Externe Kühlmittelzuführung
- Spülpistole für den Arbeitsraum
- Luftpistole
- Spindelausblassystem
- Vollschutzverkleidung (ohne Kabinendach)
- Karosserie mit großer Doppeltür, Fenster vorn und rechts
- Datenschnittstellen: USB 1.1 + Fast Ethernet
- Aufstellelemente und Justierschrauben, Arbeitsraumbeleuchtung
- Betriebsanleitung und Stromlaufplan
- Programmieranleitung (CD-ROM)
- Bedienerwerkzeuge
Verfahrwege
| Parameter | Wert |
|---|---|
| Verfahrweg X-Achse | 720 mm |
| Verfahrweg Y-Achse | 600 mm |
| Verfahrweg Z-Achse | 500 mm |
| Abstand Spindelnase – Tisch | 150 – 650 mm |
| Durchmesser der Tischaufspannfläche | Ø 600 mm |
| Max. Tischbelastung | 500 kg |
| Aufspannuten (Anzahl × Breite × Teilung) | 5 × 18 H7 × 100 mm |
| Zentrierbohrung | Ø 50 H7 × 30 mm |
| Max. Werkstückgröße | Ø 700 × 520 mm |
Maschinengenauigkeit (VDI / DGQ 3441)
| Parameter | Wert |
|---|---|
| Positioniergenauigkeit | ± 0.005 / 300 mm |
| Wiederholgenauigkeit | 0.005 mm |
| Auflösung der Achsen | 0.001 mm |
| Wegmess-System Linearachsen | Heidenhain rotary encoder |
| Wegmess-System Rotationsachsen | Heidenhain direct encoder |
Hauptspindel I – 12.000 U/min
| Parameter | Wert |
|---|---|
| Hauptantrieb AC | Direct drive motor |
| Drehzahlbereich – Standard | 20 – 12,000 rpm |
| Drehzahlbereich – Option 1 | 20 – 15,000 rpm |
| Drehzahlbereich – Option 2 | 20 – 20,000 rpm |
| Maximales Drehmoment (25% ED) | 34 kW / 180 Nm |
| Spindelkonus | SK 40 DIN 69871 |
| Spindelkonus – Option | BT 40, HSK 63-A |
Werkzeugwechsler
| Parameter | Wert |
|---|---|
| Kapazitätsoptionen | 32 / 48 / 60 / 125 / 220 |
| Max. Länge (32-Plätze) | 76 mm |
| Max. Länge (48-Plätze) | 127 mm |
| Max. Länge (60-Plätze) | 250 mm |
| Max. Werkzeuggewicht | 7 kg |
Achsantriebe
| Parameter | Wert |
|---|---|
| Achsen X, Y, Z | Heidenhain AC motors |
| Achsen B, C | Heidenhain AC motors |
| Eilgang in Achsen X, Y, Z | 36 m/min |
| Drehzahl max. B-Achse | 25 rpm |
| Drehzahl max. C-Achse | 25 rpm |
| Beschleunigung X, Y, Z | 6.5 m/s² |
Kühlmittelanlage I – Extern (Standard)
| Parameter | Wert |
|---|---|
| Externe Werkzeugkühlung | via external nozzles coolant tank |
| Kühlmittelbehälter | 240 l — 0.9 bar |
Kühlmittelanlage II – CTS (Option)
| Parameter | Wert |
|---|---|
| Interne Werkzeugkühlung | DIN 69871 Form A |
| Kühlmittelbehälter – Standard | 240 l |
| Kühlmittelbehälter – Option 1 | 500 l |
| Kühlmittelbehälter – Option 2 | 1,000 l |
| Max. Druck – Option 1 | 30 bar (cartridge filter) |
| Max. Druck – Option 2 | 42 bar (paper belt filter) |
| Max. Druck – Option 3 | 70 bar (paper belt filter, 4 pressure stages) |
Maschinendaten
| Parameter | Wert |
|---|---|
| Betriebsdruck | 6 bar |
| Breite (mit Kratzbandspäneförderer) | 3,384 mm |
| Breite (ohne Kratzbandspäneförderer) | 2,407 mm |
| Tiefe | 3,490 mm |
| Max. Höhe | 2,864 mm |
| Bedienpult Schwenkradius | 1,380 mm |
| Transportmaße L × B × H | 4,685 × 2,588 × 2,864 mm |
| Gewicht | 10,500 kg |
| Gesamtanschlusswert | 35 kVA |

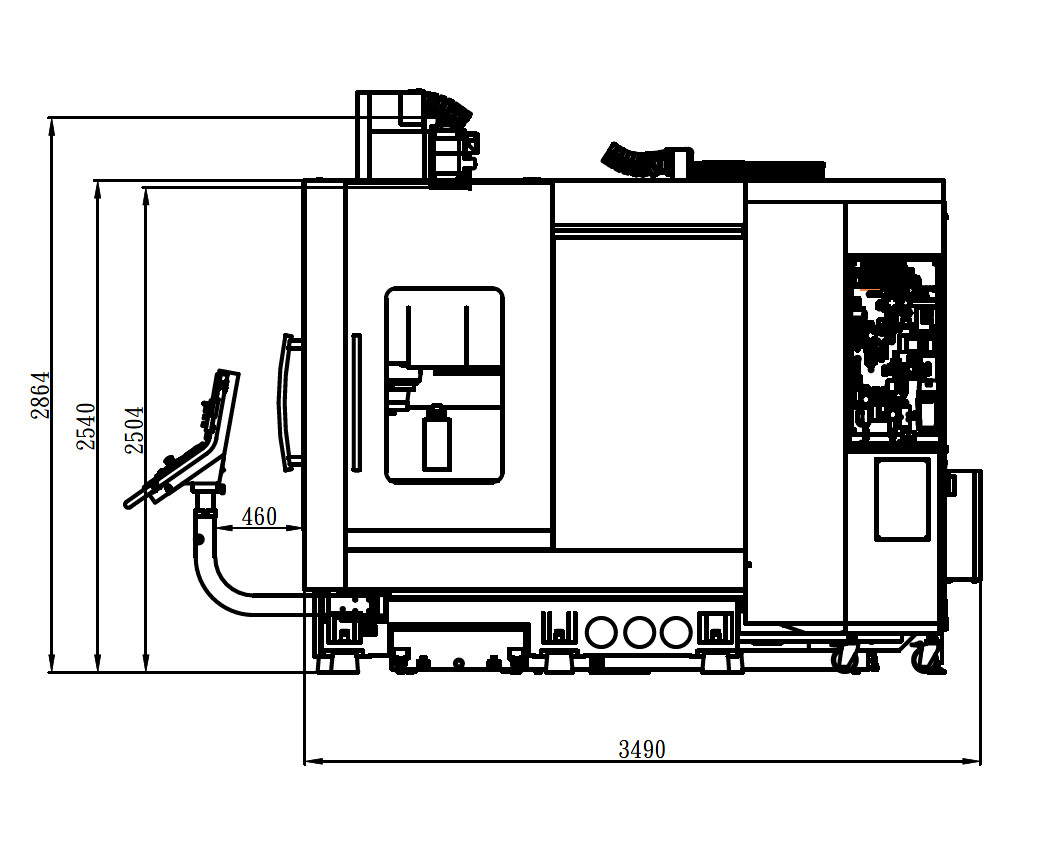

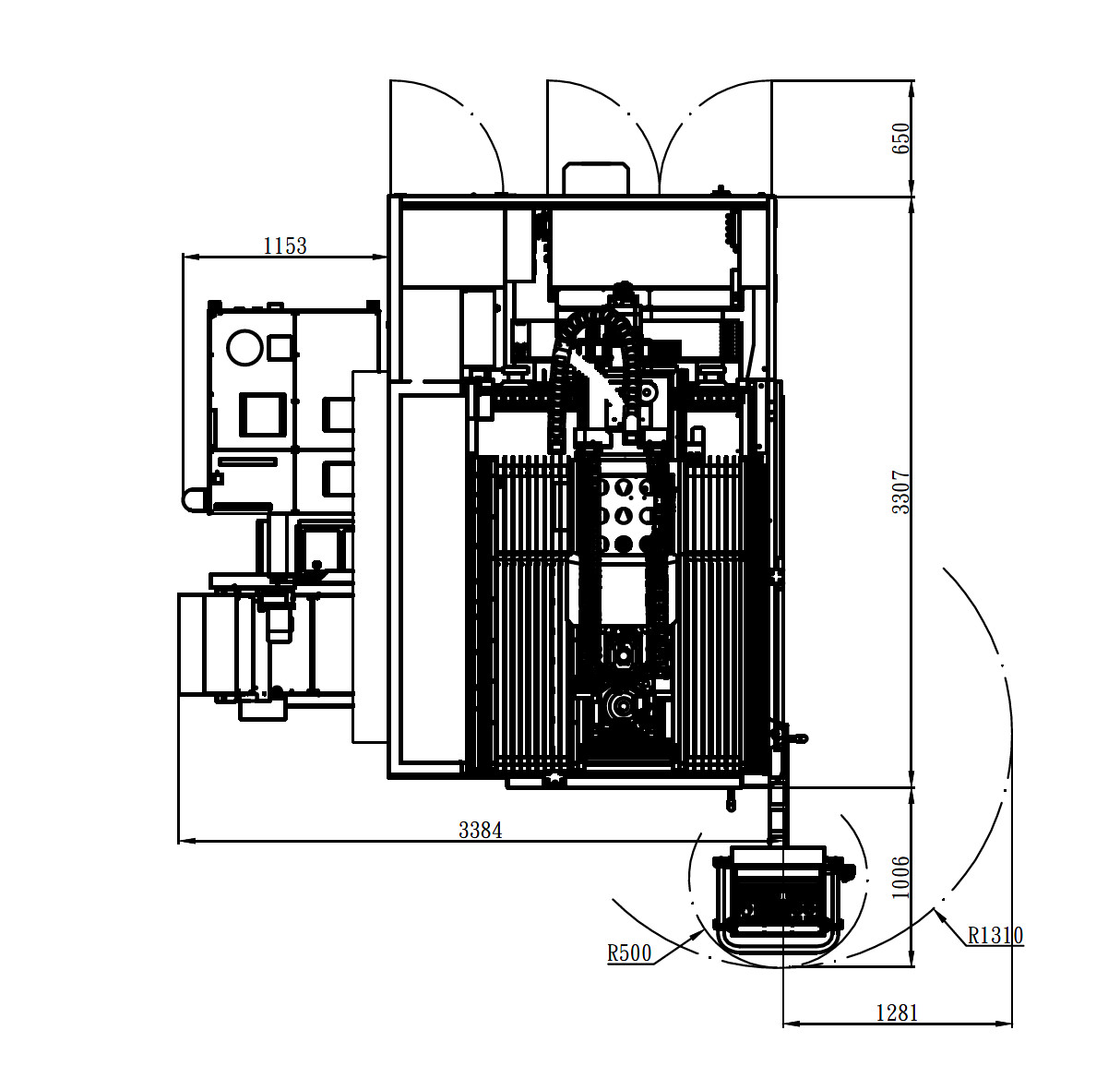

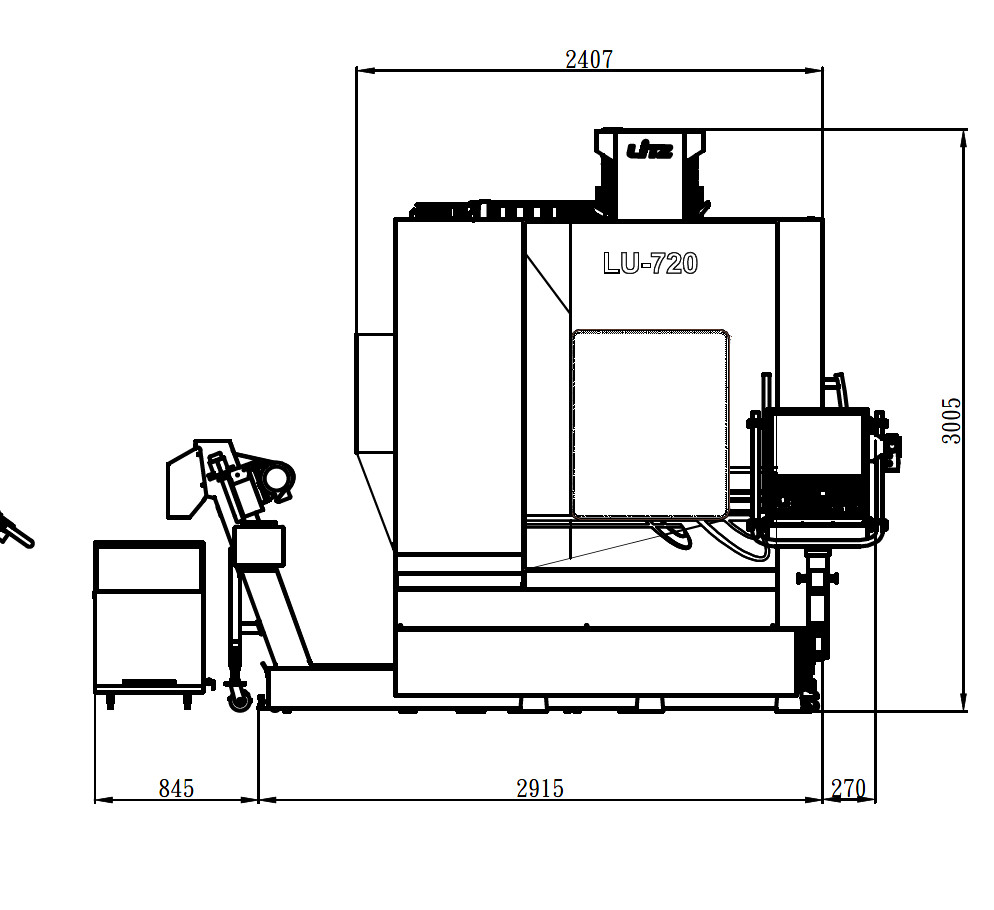

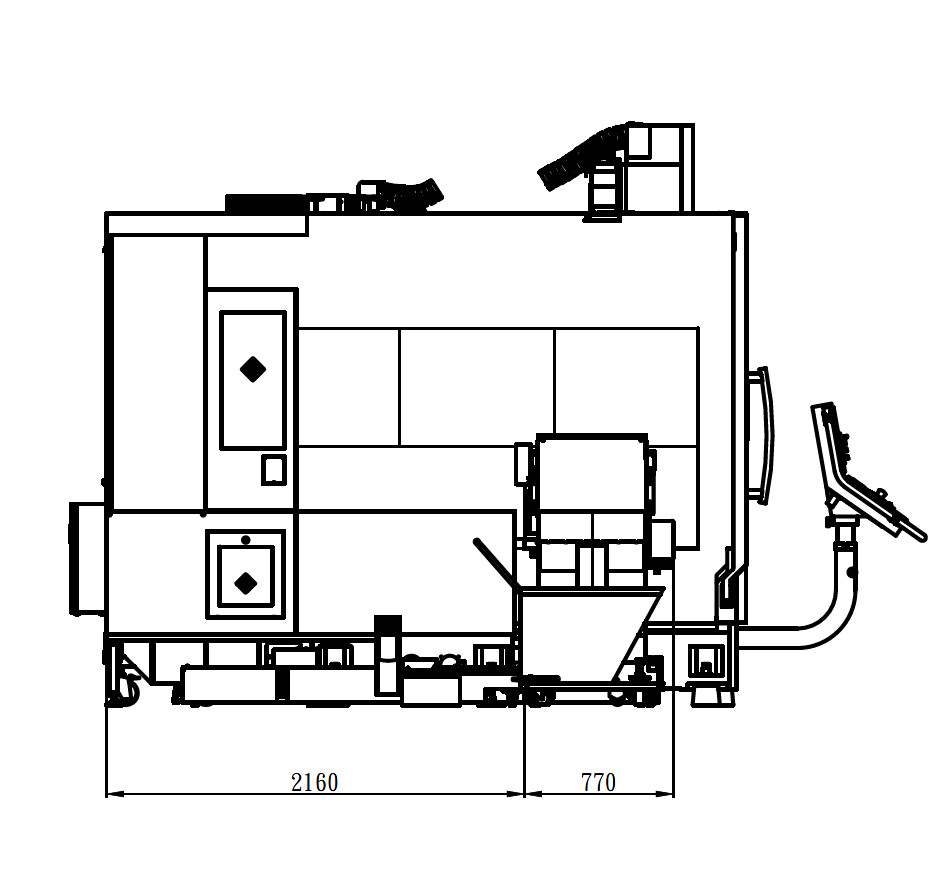

Aufstellmaße

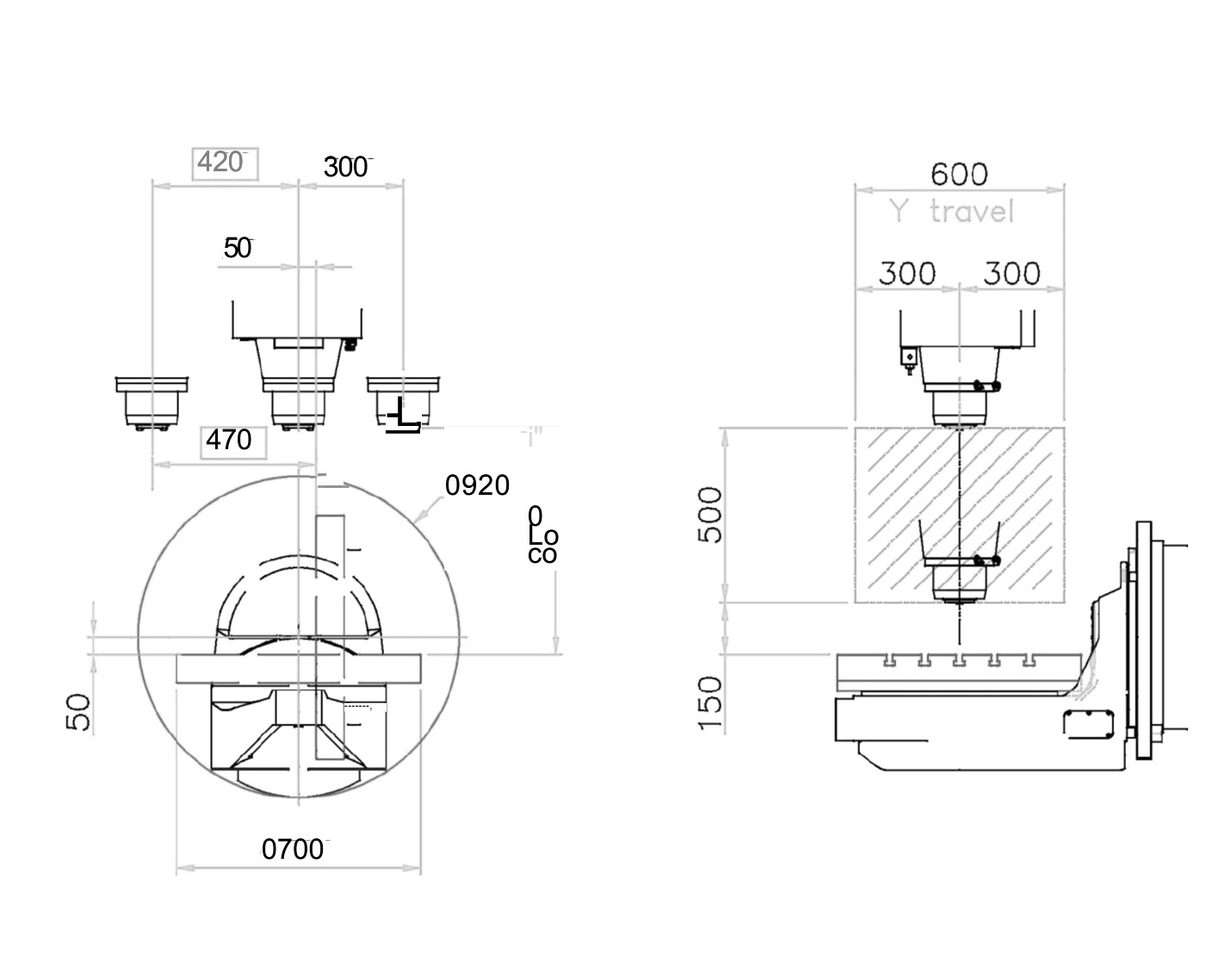

Arbeitsraum
