5-Achsen Fräsen

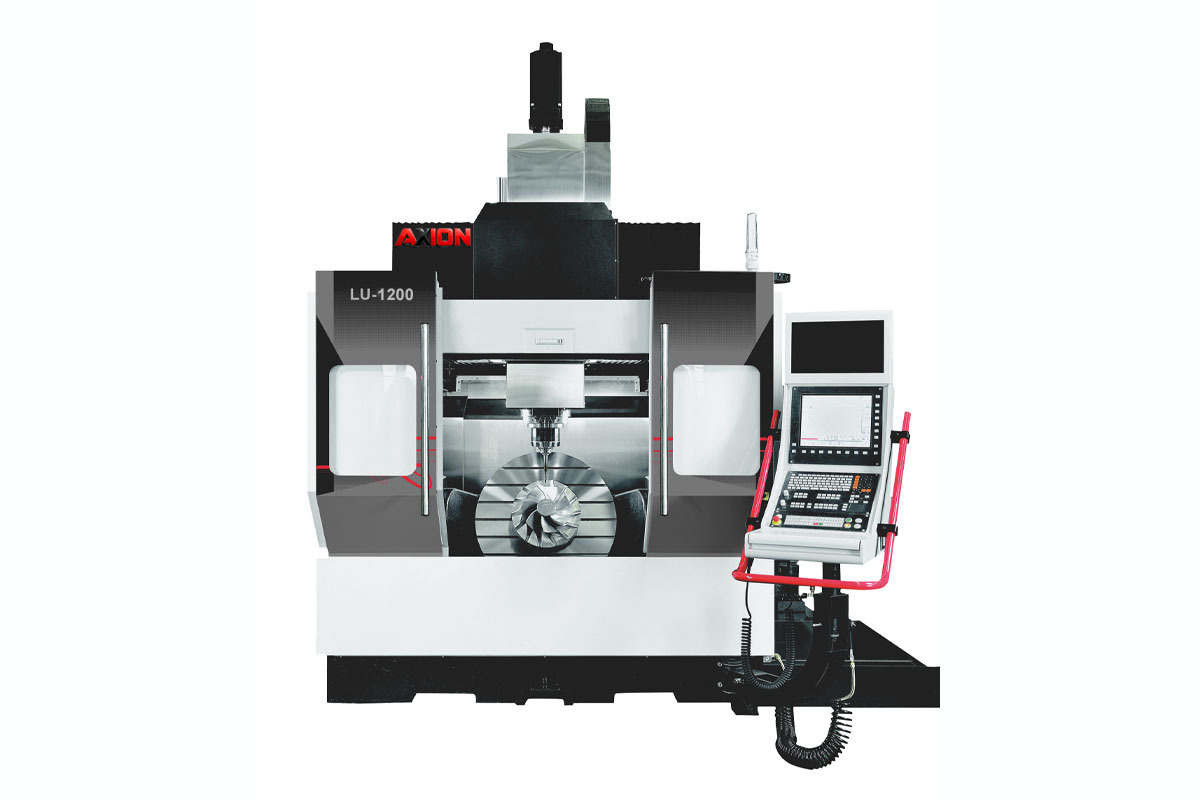

AXION LU-1200
Großformatiges 5-Achsen Bearbeitungszentrum in Kran-Bauweise für die größten Werkstücke der LU-Serie.
Die Axion LU-1200 ist die großformatige 5-Achsmaschine der LU-Serie — bestens geeignet, um komplexe Teile in einer Aufspannung zu fertigen.
Ob 5-Seitenbearbeitung oder komplexe Geometrien mit 5-Achs-Interpolation — die Axion LU-1200 ist stets bestens gerüstet. Die Maschine ermöglicht 5-Achs-Simultan- oder 5-Seitenbearbeitung mit integrierten hydraulischen Achsbremsen.
Steuerungen: Heidenhain iTNC 640 und Siemens 840D.
Standardzubehör
- Heidenhain Softwareoptionen 1 + 2
- Rollen-Linearführungen in allen Achsen
- M 30 Power Off – automatisches Maschinenausschalten
- Digitale Achsantriebe
- Digitaler Spindelantrieb
- Kratzbandspäneförderer, Abwurfhöhe 800 mm
- Spänewagen
- Externe Kühlmittelzuführung
- Spülpistole für den Arbeitsraum
- Luftpistole
- Spindelausblassystem
- Vollschutzverkleidung (ohne Kabinendach)
- Karosserie mit großer Doppeltür, Fenster vorn und rechts
- Datenschnittstellen: USB 1.1 + Fast Ethernet
- Aufstellelemente und Justierschrauben, Arbeitsraumbeleuchtung
- Betriebsanleitung und Stromlaufplan
- Programmieranleitung (CD-ROM)
- Bedienerwerkzeuge
Verfahrwege
| Parameter | Wert |
|---|---|
| Verfahrweg X-Achse | 1,100 mm |
| Verfahrweg Y-Achse | 1,370 + 380 mm |
| Verfahrweg Z-Achse | 800 mm |
| Abstand Spindelnase – Tisch | 150 – 950 mm |
| Durchmesser der Tischaufspannfläche | Ø 1,150 mm |
| Max. Tischbelastung | 2,000 kg |
| Aufspannuten (Anzahl × Breite × Teilung) | 7 × 18 H8 × 100 mm |
| Zentrierbohrung | Ø 50 H7 × 15 mm |
| Max. Werkstückgröße | Ø 1,200 mm |
Genauigkeit
| Parameter | Wert |
|---|---|
| Positioniergenauigkeit | ± 0.005 / 300 mm |
| Wiederholgenauigkeit | 0.005 mm |
| Auflösung der Achsen | 0.001 mm |
| Wegmess-System Linearachsen | Heidenhain rotary encoder |
| Wegmess-System Rotationsachsen | Heidenhain direct encoder |
Spindel
| Parameter | Wert |
|---|---|
| Hauptantrieb AC | Direct drive motor |
| Antriebsleistung (100% / 25% ED) | 27.0 / 64.0 kW |
| Drehzahlbereich | 20 – 8,000 rpm |
| Maximales Drehmoment | 400 Nm |
| Spindelkonus | SK 50 / BT 50 |
Werkzeugwechsler
| Parameter | Wert |
|---|---|
| Ausführung | Double gripper |
| Anzahl der Werkzeuge | 24 |
| Werkzeugdurchmesser | max. 125 mm |
| Werkzeugdurchmesser (Nebenplatz frei) | 250 mm |
| Werkzeuglänge | max. 400 mm |
| Werkzeuggewicht | max. 15 kg |
Verfahrgeschwindigkeit
| Parameter | Wert |
|---|---|
| Eilgang in Achsen X, Y, Z | 48 m/min |
| Drehzahl max. B-Achse | 25 rpm |
| Drehzahl max. C-Achse | 50 rpm |
| Beschleunigung X, Y, Z | 6.5 m/s² |

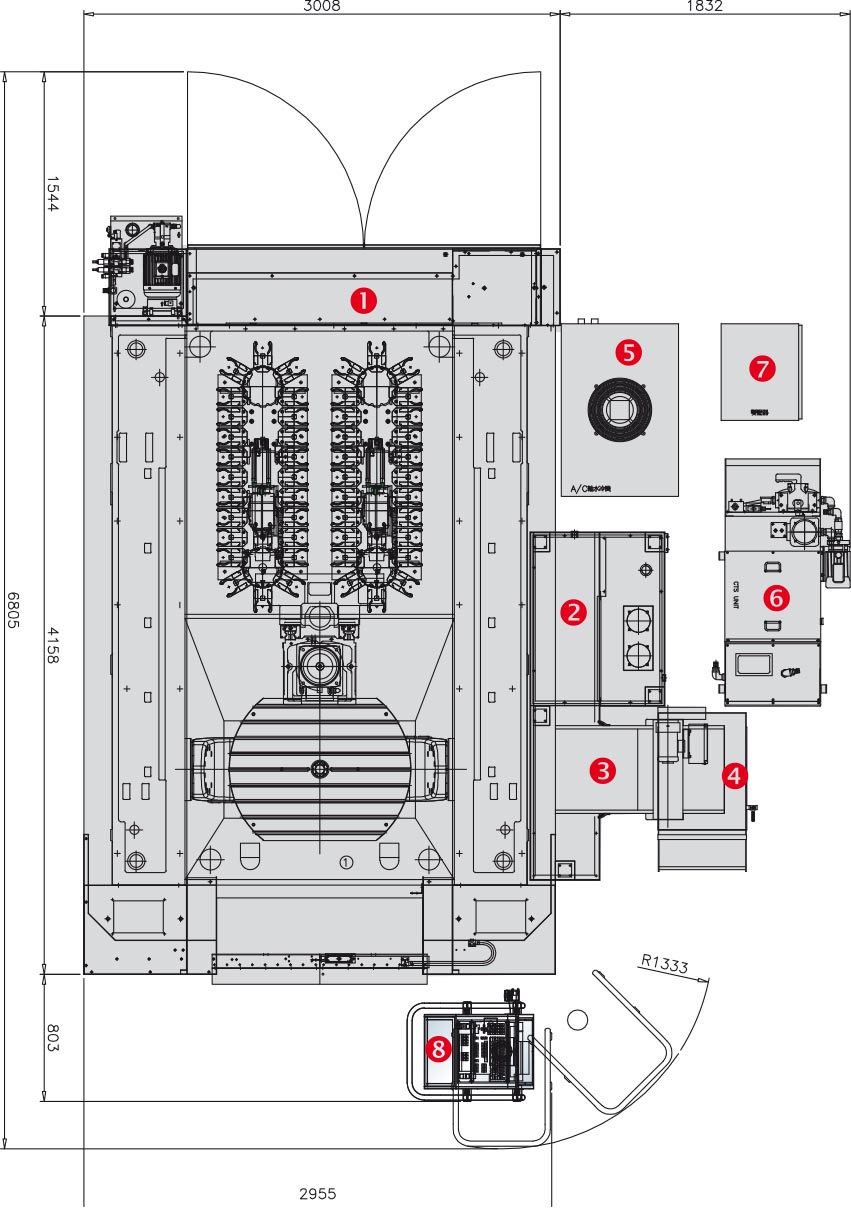

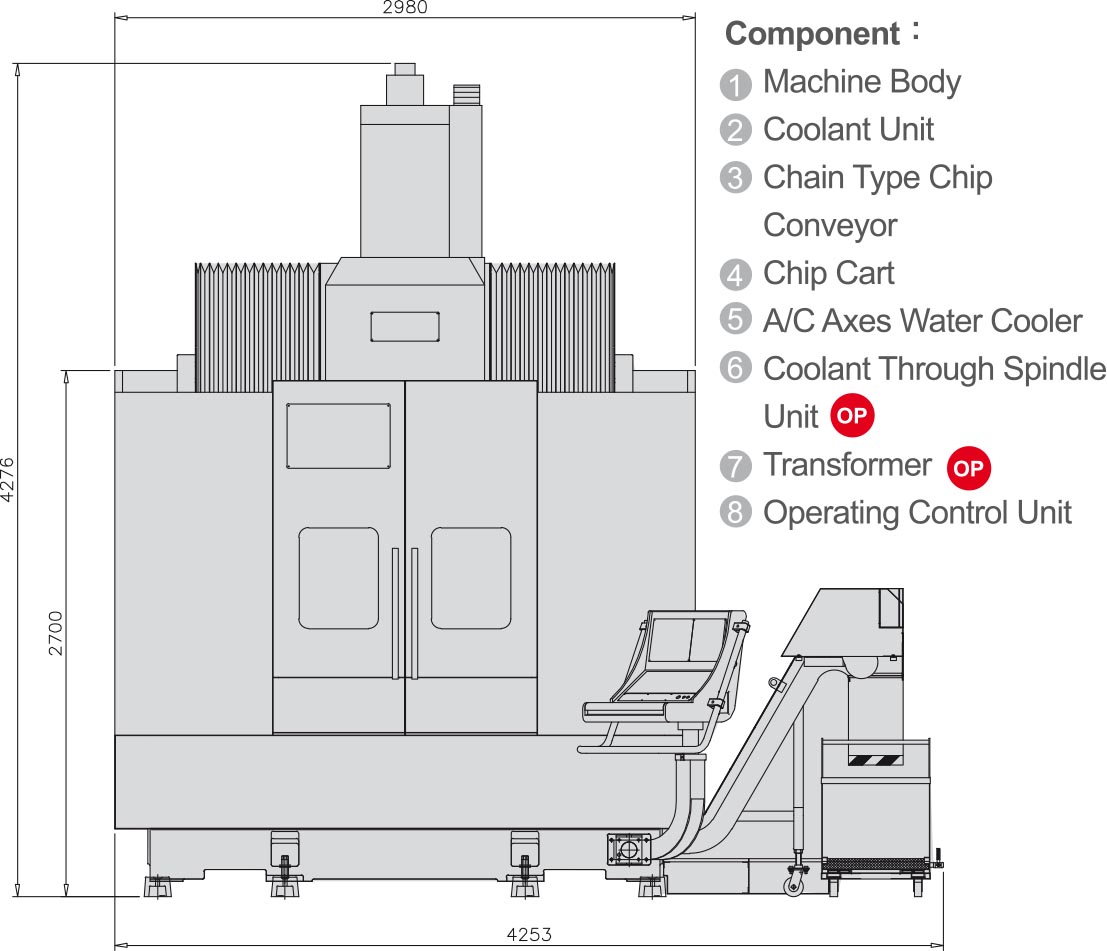

Maschinendaten
| Parameter | Wert |
|---|---|
| Betriebsdruck | 6 bar |
| Breite (mit Kratzbandspäneförderer) | 5,100 mm |
| Tiefe (ohne Bedienpult) | 5,600 mm |
| Höhe | 4,276 mm |
| Gewicht | 34,000 kg |
