3-Achsen Fräsen

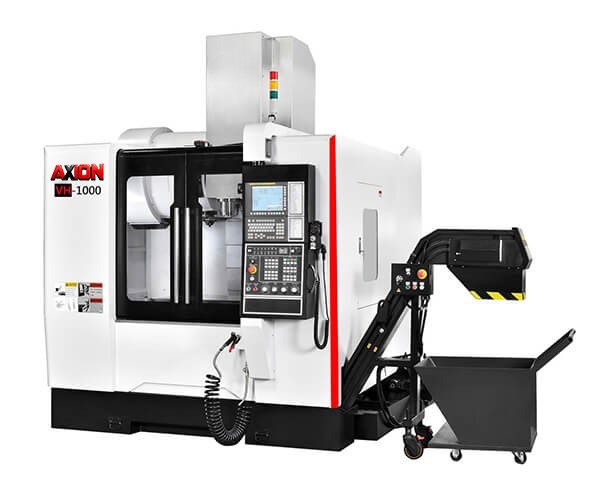

Axion VH-600 – 1300
3-Achsen vertikale Bearbeitungszentren-Serie (VH-600A – VH-1300A) mit 12.000 U/min Spindel und 24-fach Werkzeugwechsler.
Axion VH-600 bis VH-1300 — 3-Achs-Vertikalbearbeitungszentren mit 12.000 U/min Spindel, 24-Werkzeug-ARM-Wechsler (BBT-40) und FANUC 0i-MF PLUS 3 Steuerung.
Standardzubehör
- Heidenhain Softwareoptionen 1 + 2
- Rollen-Linearführungen in allen Achsen
- M 30 Power Off – automatisches Maschinenausschalten
- Digitale Achsantriebe
- Digitaler Spindelantrieb
- Kratzbandspäneförderer, Abwurfhöhe 800 mm
- Spänewagen
- Externe Kühlmittelzuführung
- Spülpistole für den Arbeitsraum
- Luftpistole
- Spindelausblassystem
- Vollschutzverkleidung (ohne Kabinendach)
- Karosserie mit großer Doppeltür, Fenster vorn und rechts
- Datenschnittstellen: USB 1.1 + Fast Ethernet
- Aufstellelemente und Justierschrauben, Arbeitsraumbeleuchtung
- Betriebsanleitung und Stromlaufplan
- Programmieranleitung (CD-ROM)
- Bedienerwerkzeuge
Verfahrwege
| Parameter | Wert |
|---|---|
| X-axis travel (VH-600 → VH-1300) | 610 / 800 / 1,000 / 1,100 / 1,300 mm |
| Verfahrweg Y-Achse | 450 / 540 / 540 / 610 / 610 mm |
| Verfahrweg Z-Achse | 510 / 525 / 525 / 600 / 600 mm |
| Table area | 700×450 / 950×520 / 1,150×520 / 1,200×600 / 1,420×600 mm |
| Max. Tischbelastung | 350 / 500 / 500 / 1,000 / 1,000 kg |
Spindel
| Parameter | Wert |
|---|---|
| Spindle speed | 12,000 rpm |
| Spindle motor | 11/15 kW (600–1000) / 15/18.5 kW (1100–1300) |
| Tool changer / spec | 24 tools · BBT-40 · ARM |
Maschinendaten
| Parameter | Wert |
|---|---|
| Rapid X / Y | 60 m/min (600–1000) / 48 m/min (1100–1300) |
| Rapid Z | 30 / 24 m/min |
| Control | FANUC 0i-MF PLUS 3 |
| Machine weight | 4,620 – 7,600 kg |
