3-Achsen Fräsen

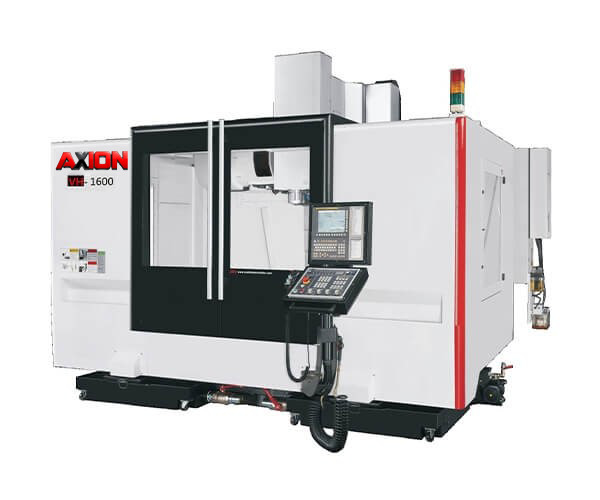

Axion VH-1600 / 2000
Großformatige 3-Achsen vertikale Bearbeitungszentren (VH-1600/2000, A/B) mit bis zu 2000 mm X-Weg und BBT-40/50 Spindel.
Axion VH-1600 / VH-2000 — großformatige 3-Achs-Vertikalbearbeitungszentren mit bis zu 2.000 mm X-Weg, BBT-40 oder BBT-50 Spindel und FANUC 0i-MF PLUS 3 Steuerung für schwere Bearbeitungen großer Teile.
Standardzubehör
- Heidenhain Softwareoptionen 1 + 2
- Rollen-Linearführungen in allen Achsen
- M 30 Power Off – automatisches Maschinenausschalten
- Digitale Achsantriebe
- Digitaler Spindelantrieb
- Kratzbandspäneförderer, Abwurfhöhe 800 mm
- Spänewagen
- Externe Kühlmittelzuführung
- Spülpistole für den Arbeitsraum
- Luftpistole
- Spindelausblassystem
- Vollschutzverkleidung (ohne Kabinendach)
- Karosserie mit großer Doppeltür, Fenster vorn und rechts
- Datenschnittstellen: USB 1.1 + Fast Ethernet
- Aufstellelemente und Justierschrauben, Arbeitsraumbeleuchtung
- Betriebsanleitung und Stromlaufplan
- Programmieranleitung (CD-ROM)
- Bedienerwerkzeuge
Verfahrwege
| Parameter | Wert |
|---|---|
| Verfahrweg X-Achse | 1,600 / 2,000 mm |
| Verfahrweg Y-Achse | 900 mm |
| Verfahrweg Z-Achse | 800 mm |
| Table area | 1,700 × 850 mm |
| Max. Tischbelastung | 1,500 kg |
Spindel
| Parameter | Wert |
|---|---|
| Spindle speed | 12,000 (A) / 8,000 (B) rpm |
| Tool changer | 30 (BBT-40) / 24 (BBT-50) · ARM |
| Max. Werkzeuggewicht | 7 / 15 kg |
Maschinendaten
| Parameter | Wert |
|---|---|
| Rapid X / Y | 36 m/min |
| Rapid Z | 24 m/min |
| Control | FANUC 0i-MF PLUS 3 |
| Machine weight | 19,000 / 21,000 kg |
