2-Achsen Drehen

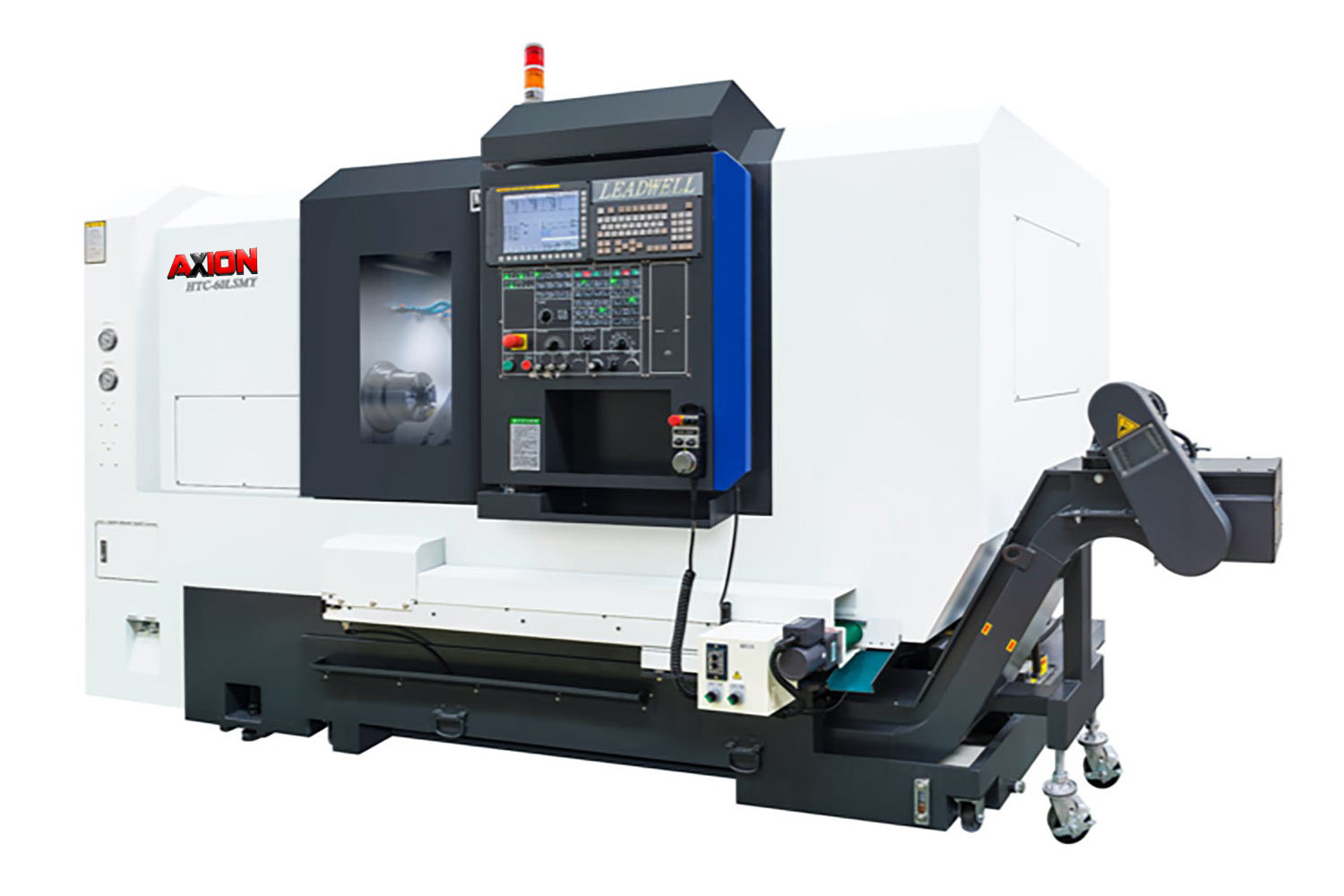

Axion HTC 60 L SMY
Kompakte 2-Achsen-Drehmaschine mit Linearführungen, Y-Achse und optionaler Gegenspindel für Futtergrößen Ø 150–315 mm.

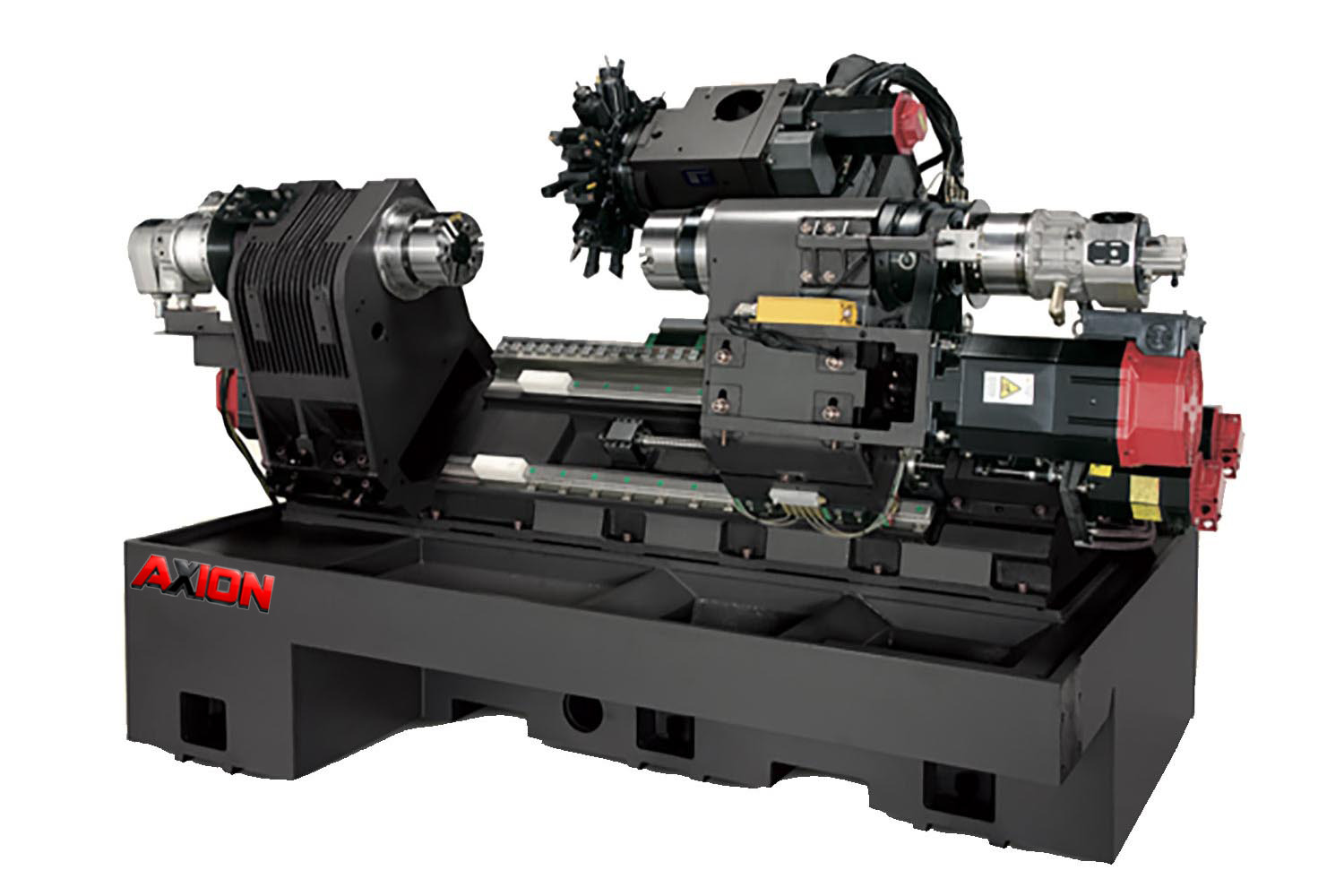

Axion HTC 60 L SMY — kompakte 2-Achs-Drehmaschine mit Linearführungen, Y-Achse und Gegenspindel. Programmierbarer Reitstock, Gegenspindel für Vorder-/Rückseiten-Bearbeitung, größter Verfahrbereich seiner Klasse.
Sehr stabiles Maschinenbett und großzügig dimensionierte Spindellager für wirtschaftliche und hochwertige Ergebnisse. Steuerungen: Siemens Sinumerik 828D oder FANUC 0iTF.
Standardzubehör
- Heidenhain Softwareoptionen 1 + 2
- Rollen-Linearführungen in allen Achsen
- M 30 Power Off – automatisches Maschinenausschalten
- Digitale Achsantriebe
- Digitaler Spindelantrieb
- Kratzbandspäneförderer, Abwurfhöhe 800 mm
- Spänewagen
- Externe Kühlmittelzuführung
- Spülpistole für den Arbeitsraum
- Luftpistole
- Spindelausblassystem
- Vollschutzverkleidung (ohne Kabinendach)
- Karosserie mit großer Doppeltür, Fenster vorn und rechts
- Datenschnittstellen: USB 1.1 + Fast Ethernet
- Aufstellelemente und Justierschrauben, Arbeitsraumbeleuchtung
- Betriebsanleitung und Stromlaufplan
- Programmieranleitung (CD-ROM)
- Bedienerwerkzeuge
Verfahrwege
| Parameter | Wert |
|---|---|
| Swing diameter over bed | 630 mm |
| Max. turning diameter | 410 mm |
| Turning length | 462 mm |
| Spindle nose | A2-5 |
| Three-jaw chuck | Ø 152 mm |
| Bar passage | Ø 52 mm |
Spindel
| Parameter | Wert |
|---|---|
| Drehzahlbereich | 6,000 rpm (counter-spindle 4,500 rpm) |
Achsantriebe
| Parameter | Wert |
|---|---|
| Verfahrweg X-Achse | 205 + 10 mm |
| Z1-axis travel | 450 mm |
| Verfahrweg Y-Achse | ± 50 mm |
| Rapid traverse X / Z1 | 30 m/min |
Werkzeugwechsler
| Parameter | Wert |
|---|---|
| Anzahl der Werkzeuge | 12 |
| Standard tool dimensions | 20 mm |
| Max. boring bar diameter | 32 mm |
| Indexing time (one station) | 1.1 sec |
| Indexing time (180°) | 1.8 sec |
| Driven tools speed | 5,000 rpm |
| Motor power (driven tools) | 3.7 kW |
Maschinendaten
| Parameter | Wert |
|---|---|
| Slant bed | 45° |
| Coolant tank capacity | 110 l |
| Coolant pressure | 5 bar |
| Coolant flow rate | 60 l/min |
| Connected load | 40 kVA |
| Dimensions L × W × H | 3,014 × 2,060 × 2,000 mm |
| Gewicht | 5,600 kg |
